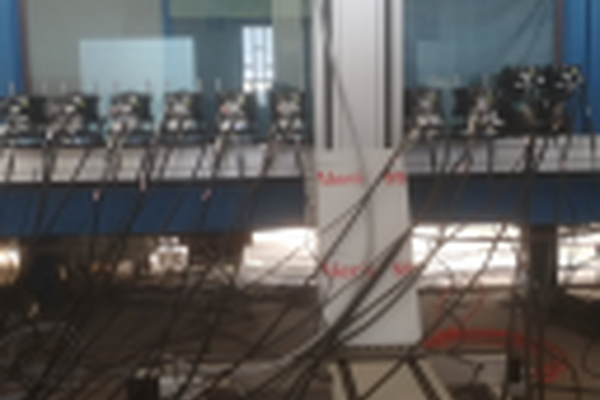

大視域3維PIV系

大視域3維PIV系是一種用於力學領域的計量儀器，於2019年7月13日啟用。

基本介紹

• 中文名：大視域3維PIV系
• 產地：丹麥
• 學科領域：力學
• 啟用日期：2019年7月13日
• 所屬類別：計量儀器 > 力學計量儀器

技術指標

1、雙脈衝雷射器：脈衝能量≥500mJ/pulse@0-10Hz，具備 15Hz 功能； 輸出能量≥400 mJ@15 Hz。 2、PIV片光源照明系統：配置多個片光張角模組，可實現不少於3種張角；導光臂，長度≥1.8m，7關節，360度可旋轉。 3、同步單元：32個獨立通道輸出，4通道輸入，TTL信號； 時間解析度不大於1ns；可調節雷射器和相機在不同頻率下工作；包含2個高速模擬信號採集連線埠，採集頻率1MHz，可以實現與壓力、溫度、速度等多參量同步測量。 4.、3DPIV 圖像記錄系統：探測器台，解析度4896*3264像素，像素尺寸5.5um,最大動態顯示範圍12位，最大全幅拍攝頻率8.8fps，最小跨幀時間間隔200ns, CameraLink接口；圖像採集卡10個，高性能雙Camera Link通道圖像採集卡，採用PCI-E接口，可實現長時間連續採集（5000幅以上），可連線兩台相機，可實現分散式採集及存儲，高性能計算方法計算流場矢量圖。 5、分析軟體及其授權：可進行圖象拼接，含圖像處理庫，含低、高通濾波功能，銳化、腐蝕等圖形學功能以及圖像之間的加減乘除基本數學計算；配。

主要功能

非接觸式全場流動顯示及速度測量設備。
