基平面

經過船體中部平板龍骨上緣，並與載重水平面相平行的平面稱為基平面，用H面表示。在船舶設計階段以及船體建造完工後，確定船體形狀與位置的尺寸基準採用的是三基面體系。三基面體系是由三個互相垂直的平面組成，它們在造船名詞術語中又稱主坐標平面，分別為基平面、中線面、中站面。

基本介紹

• 中文名：基平面
• 外文名：Base plane
• 定義：與載重水平面相平行的平面
• 學科：船舶工程
• 符號表示：一般用H面表示
• 相關概念：中線面、中站面、三基面體系

內容簡介

基平面是過船體龍骨線與中站線的交點所作的水平平面。中線面是垂直於基平面且將船體分成對稱的左右兩舷的縱向平面。中站面是過設計水線長度中點或垂線間長的中點所作垂直於基平面與中線面的橫向平面。

作用及發展

基平面、中線面、中站面是表達與測量船體外形的基準，也是表達與測量船體中各種構件和設備位置的基準。基平面是船體高度方向的基準，中線面是船體寬度方向的基準，中站面是船體長度方向的基準。

因為船體的尺度大，外形與結構複雜，僅有這三個基準面還不夠。因而又從這三個基準面派生了另一些基準，主要有：作為船體高度方向的基準的水線面，作為船體長度方向的基準為站線面(或肋骨面)，作為船體寬度方向的基準為縱剖面等。在船體設計圖紙上，一般用它們的投影線。船體基線、中線、中站線及水線、站線(肋骨線)、縱剖線等分別作為船體高度、寬度與長度方向的基準，特別是作為船體長度方向的基準一般不用中站線，而用艉垂線(民用及軍輔船舶)，或者艏垂線(軍用戰鬥艦艇)以及肋骨線。

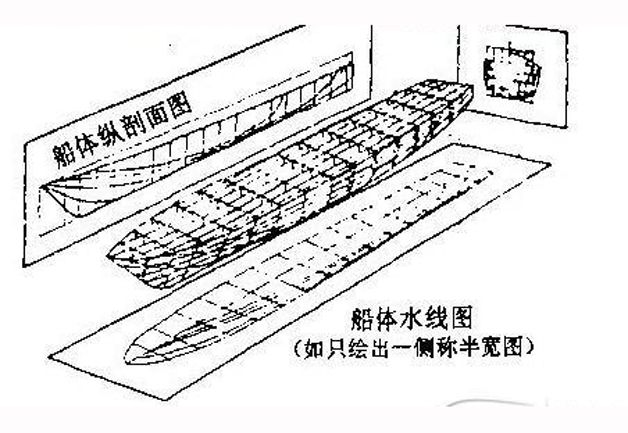

半寬水線圖

沿吃水方向平行於基平面取若干等間距的水平剖面，各水平剖面截艇體型表面所得曲線稱為水線，將各水線疊畫在基平面上，就得到水線圖，水線由基平面向上編號，同樣由於艇體的對稱性，可以只畫出水線的一半，故稱半寬水線圖。又由於艇體最大水線面上下的水線非常接近，為清晰起見，將最大水線面上部和下部的水線分別畫在兩個圖上，因此半寬水線圖包含兩組曲線。

產品定位

基平面、中線面和中站面是船體的三個基本平面。這三個平面既是船體放樣的基準平面。同時也是船體裝配中結構定位的基準平面。三個平面投影后分別積聚而成的基線、中線和中站線，是船體在船台上合攏時的定位基準線，如圖1所示。中線面和中站面的交線可視為Z軸，中線面和基平面的交線可視為X軸。中站面和基平面的交線可視為Y軸。

圖1 船體放樣的定位基準

船台上和船塢中都標註有必要的基準線，作為分段定位的依據。當船台合攏時，分段在船長方向以中站線或指定的肋骨線作為定位的基準。在船寬方向以中線或指定的縱剖線作為定位的基準。而在船高方向則以基線或指定的水線作為定位的基準，如圖1中舷側分段定位時，其定位尺寸X，Y和Z就分別以中站線、中線和基線作基準。裝配中對構件水平度、垂直度和傾斜度的測量和檢查，實際上就是限制構件繞X軸或Y軸的轉動。
