土壁支撐是不放坡開挖基坑(槽)保證土壁穩定和不坍方、減少基坑周圍地面沉降和減少對相鄰已有建築物等不利影響的施工設施。承受的荷載是土壓力、水壓力和附近地面荷載引起的附加荷載。土壓力為主要荷載,其分布取決於土壤性質、挖土深度,還與土壁支撐的變形有關。
基本介紹
- 中文名:土壁支撐
- 外文名:The soil wall support
- 領域:工程技術
- 學科:土木工程
分類,土壁支護,土壁塌方原因,橫撐式支撐,
分類
常見的土壁支撐有:
(1)橫撐式支撐。用於較窄的溝槽。分水平擋土板(擋土板布置有斷續式和連續式兩種)式和垂直擋土板式。
(2)板樁。
此外,深基坑施工中我國還用鋼筋混凝土灌注樁、地下連續牆等作為土壁支撐。
土壁支護
為了防止塌安全方,保證施工安全,在基坑開挖一定的深度後,土壁應該做成有斜度的邊坡,或者加以臨時支撐來保持土壁的穩定,臨時支撐即稱為土壁支護。
土壁塌方原因
- 邊坡過陡,使土體本身的穩定性不夠,而引起塌方現象。尤其是土質差,開挖深、大的坑槽中,常會遇到這種情況。
- 雨水、地下水滲入基坑,土體泡軟、重量增大及抗剪能力降低,這是造成塌方的主要原因。
- 基坑上邊緣附近大量堆土或停放機具、材料,或由於動荷載的作用,使土體中所產生的剪應力超過土體的抗剪強度。

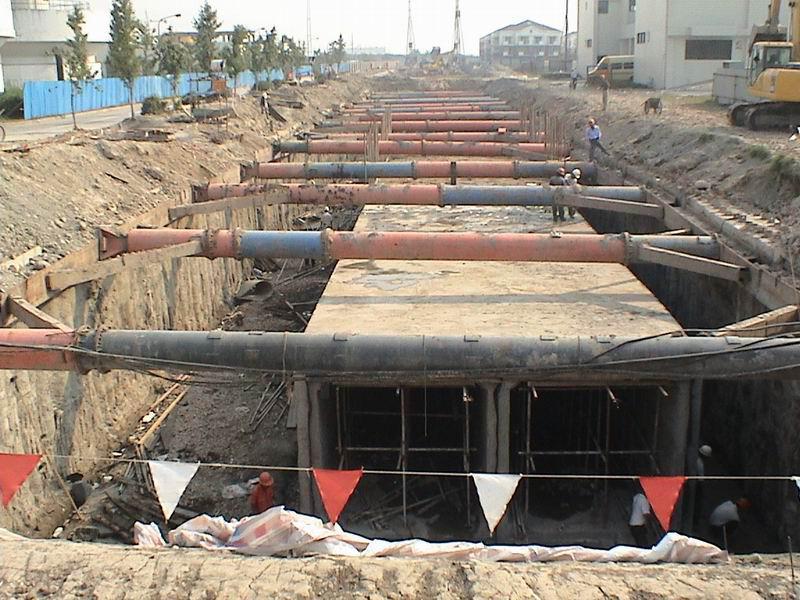

橫撐式支撐
開挖較窄的溝槽,多用橫撐式土壁支撐。橫撐式土壁支撐根據擋土板的不同,分為水平擋土板式以及垂直擋土板式兩類。
前者擋土板的布置又分間斷式和連續式兩種。濕度小的黏性土挖土深度小於3m時,可用間斷式水平擋土板支撐;對鬆散、濕度大的土可連續式水平擋土板支撐,挖土深度可達5m。對鬆散和濕度很高的土可用垂直擋土板,其挖土深度不限。擋土板、立柱及支撐的強度、變形及穩定等可根據實際布置情況進行及穩定等可根據實際布置情況進行結構計算。
