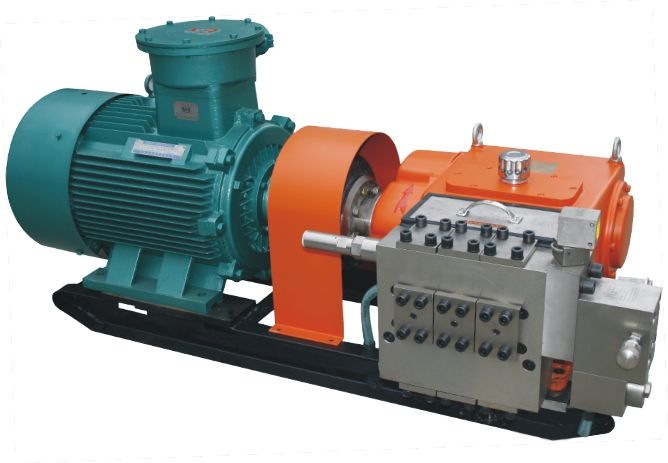

噴霧泵站主要為採煤、掘進工作面及其他需要噴霧滅塵的地方提供動力源。噴霧泵站由噴霧泵和過濾器組兩部分組成，其結構形式有整體式和分體式兩種。
基本介紹
- 中文名：噴霧泵站
- 主要作用：採煤、掘進工作
- 結構形式：整體式和分體式
- 工作原理：噴霧泵為臥式三柱塞往復泵
簡介,工作原理,結構簡介,泵使用指南,
簡介
中文名稱：噴霧泵站
噴霧泵站主要為採煤、掘進工作面及其他需要噴霧滅塵的地方提供動力源。噴霧泵站由噴霧泵和過濾器組兩站分組成，其結構形式有整體式和分體式兩種。
工作原理
噴霧泵為臥式三柱塞往復泵。由三相交流四極防爆電機驅動，經一級齒輪減速，帶動三曲拐曲軸旋轉，再經連桿、滑塊帶動柱塞作往復運動，使工作液在泵頭中經吸排液閥組吸入和排出，從而使電能轉換成液壓能，輸出壓力水供採煤機使用。
結構簡介
噴霧泵主要由曲軸箱、鋼套組件、泵頭組件等組成。在泵頭的排液腔一側裝有安全閥，另一側裝有溢流閥。在進液腔蓋上方設有放氣孔，以放盡該腔空氣；在進液腔蓋下方設有防凍放液孔，可以放盡進液腔內液體。泵頭組件是泵的液力端。在泵頭下部裝有三組吸液閥，上部裝有三組排液閥。三個高壓腔端部的壓蓋上均設有放氣孔，為開泵時或工作中需放盡各腔的空氣而設定。高壓鋼套組件，柱塞密封為三道矩形密封圈。
安全閥是泵超過調定壓力時起安全釋放液體的功能。其開啟壓力為：
泵調定壓力Mpa
閥開啟壓力Mpa
≤12.5 110%～120%
＞12.5～25 110%～115%
泵使用指南
使用單位必須指定經專門培訓的泵站司機進行操作管理。
泵應水平放置，以保持良好的潤滑條件。
在使用泵前，傳動箱按規定加清潔的N68機械油，加油必須在濾網口加入。油位在泵運轉時不應低於油標玻璃的紅線但應在綠線之下。檢查各連線管道是否有滲漏現象，吸液軟管是否有摺疊。各部位的緊固件是否鬆動。
在確認無故障後，將箱體吸液腔的放氣螺堵擰松，把吸液腔空氣放盡，等出液後擰緊。旋鬆溢流閥先導閥調壓螺帽，再點動電源開關，觀察電機轉向與所示箭頭方向是否相同，如方向不符，應糾正電機接線後，方可起動。
泵啟動後，擰松高壓腔螺堵上的放氣螺釘，放盡高壓腔內的空氣，出液後即擰緊，空載運轉5-10分鐘，待泵沒有異常噪音、振動、管道泄漏等現象，方可載入使用（逐步擰緊溢流閥先導閥調壓螺帽，使泵站壓力≤公稱壓力）。
投入工作初期，要注意觀察油溫、油位變化。油溫應低於85℃。油位不得低於油標玻璃的紅線。
在工作中要注意柱塞密封是否正常，發現漏液。要及時停泵擰緊壓緊螺套。
在開始運行後的前幾個月里，建議按以下間隔更換潤滑油：
（a）運行50 小時後，換第一次油，並清洗油池；
（b）運行500 小時後，換油並清洗油池；
（c）運行1500 小時後，換油並清洗油池。
