簡介

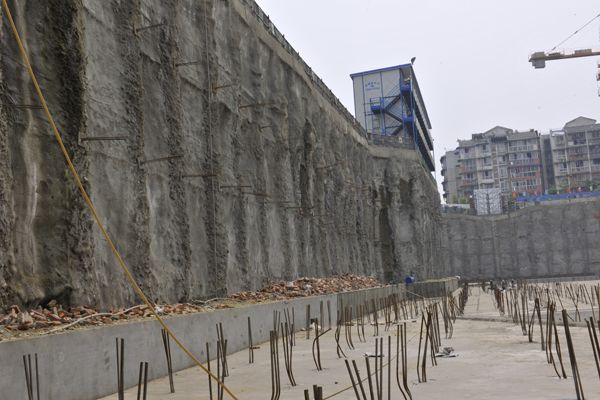

錨噴網支護結構是錨桿、
噴射混凝土和金屬網三者並用的聯合支護結構。與錨噴結構比較,它的最大特點是因增加了金屬網,增大了噴射混凝土的整體性和抗彎、抗拉、抗剪性能。這不僅提高了噴射混凝土的支護抗力,而且顯著提高了噴層的抗裂能力,相對減小了噴射混凝土的厚度、提高了噴層的柔性和密閉性。同時金屬網在噴射混凝土中,尚可防止因收縮、養護不當而產生的裂紋,使噴層壓力得到更均勻的分布。
錨噴網聯合支護結構的套用
錨噴網聯合支護結構主要適用於穩定性較差和不穩定的圍岩、中等
膨脹性鬆軟的圍岩;強度較低、易風化掉碴、自穩能力低、自穩時間短的圍岩;噴射混凝土與圍岩粘結性能差,噴層承受彎曲剪下應力較大,易於開裂的圍岩及圍岩變形位移較大、塑性壓力較大而服務期較長的巷道。錨噴網聯合支護結構中,仍然是以錨為主,以噴、網為輔。圍岩的支護抗力,主要由錨桿及時提供,增加金屬網在於改善噴射混凝土性能,減小其厚度、使噴層不易開裂,從而更好地起到封閉、防風化、防水和防止錨桿間岩體的鬆動掉落,達到保護和發揮錨桿支護的目的。
這種支護結構宜用全長錨固式錨桿,並與巷道壓力、服務期相適應。還要有適當的尺寸和足夠的強度並與錨固力相匹配的托板與配件,以確保錨固力的可靠性和有效地緊固金屬網。
金屬網一般採用鐵絲編制或用細鋼筋加工。金屬網的網目一般為100-200mm,並通過錨桿金屬託板緊固於圍岩壁上,並儘可能密貼岩壁。
錨噴網聯合支護形成方式
這種支護結構的形成方式是先噴、再錨、後網,最後再復噴而形成一次支護。
噴射混凝土最好分兩次進行,第二次噴射在圍岩穩定後進行。但錨桿必須及時一次形成,以提供足夠的支護抗力。
如果在一次支護後圍岩未穩定前噴層發生開裂,則應及時採取復噴措施,以保持其封閉性。若圍岩因支護抗力不足而難以趨於穩定時,僅僅採取復噴,效果較差或無濟於事,應及時採取補錨措施,以進一步提高支護抗力,使圍岩穩定下來。
總結
在強膨脹性鬆軟圍岩條件下,可採用錨噴網加鋼拱架聯合支護。它具有補充和提高錨噴支護抗力、提高噴射混凝土強度和整體性的特點。採用這種方式,要遵循先柔後剛、先讓後頂,讓得適度、頂得穩固的指導思想,達到技術經濟上合理的目的。
