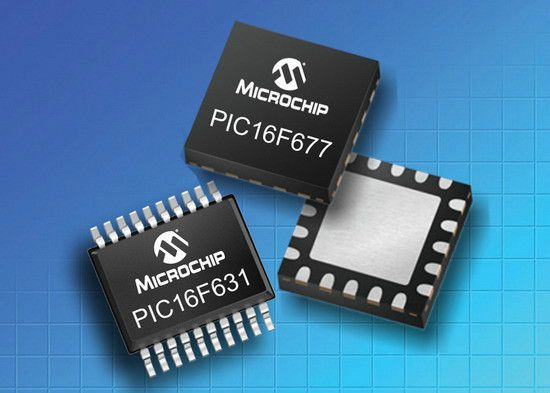

單片機按照不同的分類依據可以分成多種類型。單片機主要由運算器、控制器和暫存器三大部分構成。隨著5G和物聯網技術成熟，對各種低成本低功耗數據採集設備需求大幅提升，單片機+外圍電路來實現這些功能正好切合這些技術特點。第二隨著回響政策，扶持工業製造，物聯網的需求只會越來越大。而涵蓋5G基站建設、特高壓、城際高速鐵路和城市軌道交通、新能源汽車充電樁、大數據中心、人工智慧、工業網際網路全產業鏈信息服務需要時間的沉澱和人才的持續輸出。
基本介紹
- 中文名：單片機實例
- 數據位分類：分8位，16位，32位
- 廠家分類：atmel ，st，ti，intel，華邦
- 處理速度分類：低速，高速
四種類型分類,六種實例類型,
四種類型分類
按數據位分類
按數據位數分8位，16位，32位。
按廠家分類
按處理速度分類
按處理速度分低速，高速。
按指令集分類
按指令集分哈佛結構 ，諾依曼結構
六種實例類型
閃爍燈原理
在P1.0連線埠上接一個發光二極體L1，使L1在不停地一亮一滅，一亮一滅的時間間隔為0.2秒。
彙編源程式：
ORG 0
START: CLR P1.0
LCALL DELAY
SETB P1.0
LCALL DELAY
LJMP START
DELAY: MOV R5,#20 ;延時子程式，延時0.2秒
D1: MOV R6,#20
D2: MOV R7,#248
DJNZ R7,$
DJNZ R6,D2
DJNZ R5,D1
RET
END
C語言源程式
#include <AT89X51.H>
sbit L1=P1^0;
void delay02s(void) //延時0.2秒子程式
{
unsigned char i,j,k;
for(i=20;i>0;i--)
for(j=20;j>0;j--)
for(k=248;k>0;k--);
}
void main(void)
{
while(1)
{
L1=0;
delay02s();
L1=1;
delay02s();
}
}
監視開關燈原理
監視開關K1（接在P3.0連線埠上），用發光二極體L1（接在單片機P1.0連線埠上）顯示開關狀態，如果開關合上，L1亮，開關打開，L1熄滅。
彙編源程式
ORG 00H
START: JB P3.0,LIG
CLR P1.0
SJMP START
LIG: SETB P1.0
SJMP START
END
C語言源程式
#include <AT89X51.H>
sbit K1=P3^0;
sbit L1=P1^0;
void main(void)
{
while(1)
{
if(K1==0)
{
L1=0; //燈亮
}
else
{
L1=1; //燈滅
}
}
}
多路開關狀態指示
單片機的P1.0－P1.3接四個發光二極體L1－L4，P1.4－P1.7接了四個開關K1－K4，編程將開關的狀態反映到發光二極體上。（開關閉合，對應的燈亮，開關斷開，對應的燈滅）。
方法一（彙編源程式）
ORG 00H
START: MOV A,P1
ANL A,#0F0H
RR A
RR A
RR A
RR A
XOR A,#0F0H
MOV P1,A
SJMP START
END
方法一（C語言源程式）
#include <AT89X51.H>
unsigned char temp;
void main(void)
{
while(1)
{
temp=P1>>4;
temp=temp | 0xf0;
P1=temp;
}
}
方法二（彙編源程式）
ORG 00H
START: JB P1.4,NEXT1
CLR P1.0
SJMP NEX1
NEXT1: SETB P1.0
NEX1: JB P1.5,NEXT2
CLR P1.1
SJMP NEX2
NEXT2: SETB P1.1
NEX2: JB P1.6,NEXT3
CLR P1.2
SJMP NEX3
NEXT3: SETB P1.2
NEX3: JB P1.7,NEXT4
CLR P1.3
SJMP NEX4
NEXT4: SETB P1.3
NEX4: SJMP START
END
方法二（C語言源程式）
#include <AT89X51.H>
void main(void)
{
while(1)
{
if(P1_4==0)
{
P1_0=0;
}
else
{
P1_0=1;
}
if(P1_5==0)
{
P1_1=0;
}
else
{
P1_1=1;
}
if(P1_6==0)
{
P1_2=0;
}
else
{
P1_2=1;
}
if(P1_7==0)
{
P1_3=0;
}
else
{
P1_3=1;
}
}
}
串口套用
使用晶體頻率為22.1184MHz的AT89C52單片機，串列口套用工作方式1，以9600bps的波特率向外傳送數據，數據為十個數字‘0’到‘9’，循環不斷地傳送。
數字字元為增量進二進制碼，‘0’對應0x30，‘1’= ‘0’+ 1 = 0x31，從‘0’到‘9’對應編碼為0x30到0x39，記憶二進制編碼較難，實際編程中用單引號括起對應字元表示引用該字元的二進制編碼值，如‘X’表示引用X號的編碼值。
#include <at89x52.h>
void main( void )
{
TMOD = (TMOD & 0x0F) | 0x20;TH1 = -12;
PCON |= 0x80; //SMOD = 1
TR1 = 1;
SCON = 0x42;
while( 1 )
{
if( TI==1 )
{
static unsigned char Dat=‘0’;
SBUF= Dat;
TI = 0;
If( ++Dat > ‘9’)
Dat=‘0’;
}
}
}
直流電機調速
#include <reg52.h>
sbit KEY1 = P3^1;
sbit PWM = P1^5;
unsigned char CYCLE; //定義周期 該數字X基準定時時間 如果是10 則周期是10 x 0.1ms
unsigned char PWM_ON ;//定義高電平時間
void delay(unsigned int cnt)
{
while(--cnt);
}
main()
{
unsigned char PWM_Num;//定義檔位
TMOD |=0x01;//定時器設定 1ms in 12M crystal
TH0=(65536-1000)/256;
TL0=(65536-1000)%256;//定時1mS
IE= 0x82; //打開中斷
TR0=1;
CYCLE = 10;// 時間可以調整 這個是10步調整 周期10ms 8位PWM就是256步
while(1)
{
if(!KEY1)
{
delay(10000);
if(!KEY1)
{
PWM_Num++;
if(PWM_Num==4)
PWM_Num=0;
switch(PWM_Num)
{
case 0:P1=0xFE;PWM_ON=0;break;//高電平時長
case 1:P1=0xFD;PWM_ON=4;break;
case 2:P1=0xFB;PWM_ON=6;break;
case 3:P1=0xF7;PWM_ON=8;break;
default:break;
}
}
}
}
}
void tim(void)
interrupt 1 using 1
{
static unsigned char count; //
TH0=(65536-1000)/256;
TL0=(65536-1000)%256;//定時1mS
if (count==PWM_ON)
{
PWM = 1; //燈滅
}
count++;
if(count == CYCLE)
{
count=0;
if(PWM_ON!=0) //如果左右時間是0 保持原來狀態
PWM = 0;//燈亮
}
}
蜂鳴器提示程式
#include<reg52.h>
sbit SPK=P1^2;//定義蜂鳴器連線埠
void delay(unsigned int cnt)//延時
{
while(--cnt);
}
main()
{
unsigned int i;
while(1)
{
for(i=0;i<200;i++)//喇叭發聲的時間循環，改變大小可以改變發聲時間長短
{
delay(80);//參數決定發聲的頻率，估算值
SPK=!SPK;
}
SPK=1; //喇叭停止工作，間歇的時間，可更改
delay(20000);
}
}
