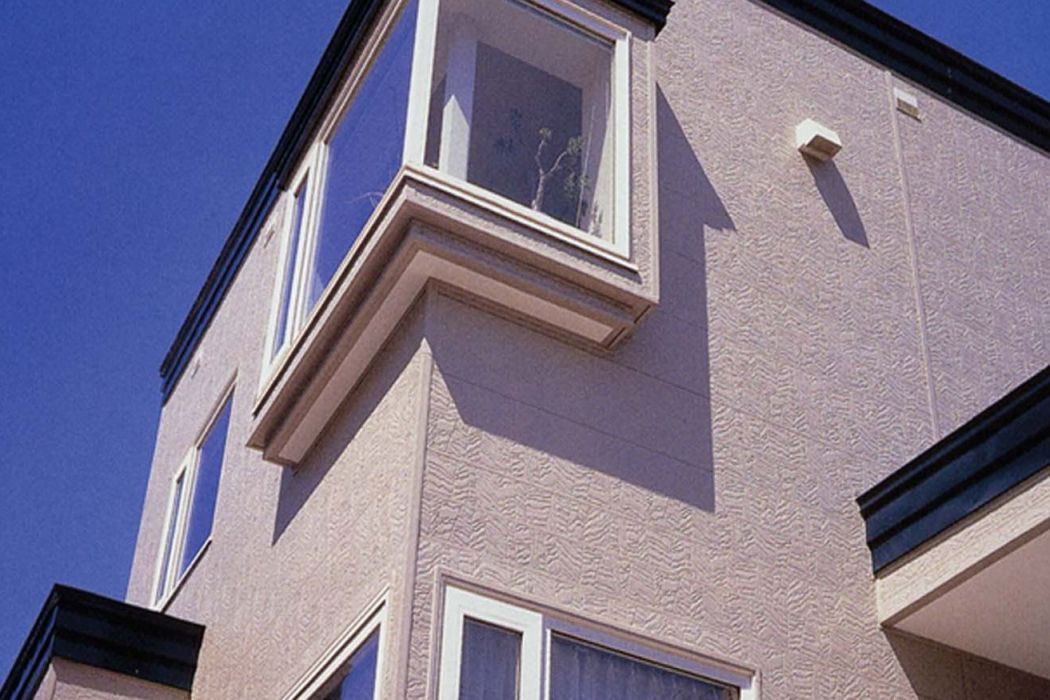

即外保溫牆。外保溫牆體，尤其是粘結固定方式薄抹灰外保溫系統是嚴寒地區實現建築節能第二階段目標的重要措施。
建築物圍護結構（包括屋頂、外牆、門窗等）的保溫和隔熱性能，對於冬、夏季室內熱環境和採暖、空調能耗有著重要影響。圍護結構保溫和隔熱性能優良的建築物不僅冬暖夏涼、室內熱環境好，而且採暖、空調能耗低。
基本介紹
- 中文名：向陽保溫牆
- 含義：外保溫牆體
- 實現：節能目標
- 優勢：冬暖夏涼、室內熱環境好等
- 領域：工程技術
保溫與隔熱性能區別,外牆保溫性能優勢,施工要點,
保溫與隔熱性能區別
建築物圍護結構的保溫性能通常是指在冬季室內外條件下，圍護結構阻止由室內向室外傳熱，從而使室內保持適當溫度的能力。圍護結構的隔熱性能通常是指在夏季自然通風情況下，圍護結構在室外綜合溫度(由室外空氣和太陽輻射合成)和室內空氣溫度波動作用下，其內表面保持較低溫度的能力。兩者的主要區別在於：
第一，傳熱過程不同。保溫性能反映的是冬季由室內向室外的傳熱過程，通常按穩定傳熱考慮;隔熱性能反映的是夏季由室外向室內以及由室內向室外的傳熱過程，通常按以 24小時為周期的波動傳熱來考慮。
第二，評價指標不同。保溫性能通常用圍護結構的傳熱係數K值(單位：W/m·K)或傳熱阻R。值(單位：m·K /W)來評價；隔熱性能通常用夏季室外和室內計算條件下(即當地較熱的天氣)，圍護結構內表面最高溫度θi.max(單位℃)來評價。如果在同樣的夏季室外和室內計算條件下，其內表面最高溫度θi.max低於或等於當地夏季室外計算最高溫度te·max，(大體上相當於240mm厚磚牆的內表面最高溫度) ，則認為符合夏季隔熱要求。
第三，構造措施不同。由於圍護結構的保溫性能主要取決於其傳熱係數 K值或傳熱阻R。的大小，而圍護結構的隔熱性能主要取決於夏季室外和室內計算條件下內表面最高溫度θi.max的高低。因此，對於外牆來說，由多孔輕質保溫材料構成的輕型牆體(如彩色鋼板聚苯或聚氨酯泡沫夾芯牆體)或多孔輕質保溫材料內保溫牆體，其傳熱係數K值可能較小，或其傳熱阻R。值可能較大，亦即其保溫性能可能較好。但因其是輕質牆體，熱穩定性較差，或因其是輕質保溫材料內保溫牆體，其內側的熱穩定性較差，在夏季室外綜合溫度和室內空氣溫度波作用下，內表面溫度容易升得較高，亦即其隔熱性能可能較差。也就是說，保溫性能通常受構造層次排列的影響較小，而隔熱性能受構造層次排列的影響較大。相同材料和厚度的複合牆體，內保溫構造，隔熱性能較差；外保溫構造隔熱性能較好。造成上述情況的原因從保溫和隔熱性能指標的計算結果中可以了解得更為清楚。
外牆保溫性能優勢
由牆體保溫和隔熱性能指標計算結果可以看出：
第一，就外牆主體部位而言，外保溫和內保溫牆體的傳熱係數Kp或傳熱阻R。是相同的，亦即保溫性能無異。但是，由於牆體中有抗震柱、圈樑等周邊熱橋的影響，其外牆平均傳熱係數Km值有顯著差異，亦即外保溫牆缽有顯著優勢。
第二，目前隔熱性能僅考慮外牆主體部位熱工性能指標(如R。、D、ν。、ζ。、νi、ζi等)的影響，而不考慮周邊熱橋部位的影響。以上海地區為例，240mm 磚牆，內側 20mm石灰砂漿抹灰的西向外牆，其內表面最高溫度θi.max=35.83℃，已低於上海地區夏季室外最高計算溫度te.max=36.1℃，符合隔熱要求：180mm混凝土牆，30mm 膠粉聚苯顆粒外保溫西向外牆，其θi.max=34.91℃，符合夏季隔熱要求：但30mm膠粉聚苯顆粒內保溫西向外牆，其θi.max=36.17℃，不符合夏季隔熱要求：當膠粉聚苯顆粒內保溫層厚度達到50mm時，其θi.max=35.94℃，才能符合夏季隔熱要求。可見，外保溫牆體隔熱性能的優勢也是顯著的。
施工要點
1、基層清理。清理混凝土牆面上殘留的浮灰、脫模劑油污等雜物及抹灰空鼓部位等，並進行修補。外牆各種洞口填塞密實。要求貼上聚苯板表面平整度偏差不超過4mm，超過偏差時對突出牆面處進行打磨，對凹進部位進行找補。
2、牆面測量、彈線、掛線。根據建築立面設計和外牆外保溫技術要求，在牆面彈出外門窗水平、垂直控制線及伸縮線、裝飾縫線等。在建築外牆大角及其他必要處掛垂直基準線，每個樓層適當位置掛水平線，以控制聚苯板的垂直度和平整度。
3、貼上翻包格線布。凡在貼上的聚苯板側邊外露處都應做格線布翻包處理。將不小於200mm寬的格線布中的80mm寬用專用粘結砂漿牢固貼上在基面上，後期貼上聚苯板時在將剩餘格線布翻包過來。
4、貼上聚苯板。外保溫用聚苯板標準尺寸為600mm×900mm、600mm×1200mm兩種，非標準尺寸或局部不規則處可現場裁切整塊牆面的邊角處套用最小尺寸超過300mm的聚苯板，聚苯板的拼縫不能留在門視窗的四角處。由於基層牆體的表面平整度不夠好，因此宜採用點框粘法，當飾面為塗料做法時，粘結面積不小於40%。不得在板的側面塗抹粘結砂漿。排板時按水平順序排列，上下錯縫貼上，陰陽角處應做錯茬處理。粘板時即使清楚板邊溢出的粘結砂漿，使板與板之間無“碰頭灰”。板縫應拼嚴，縫寬超過2mm時用相應厚度的聚苯片填塞。拼縫高差不大於1.5mm，否則應先用砂紙或專用打磨機具打磨平整。
5、錨固件固定。採用機械錨固件固定聚苯板時，錨固件安裝應至少在粘結砂漿使用24h後進行，用電錘在聚苯板表面向內打孔，孔徑視錨固件直徑而定，進牆深度不得小於設計要求。擰入或敲入錨固釘，釘頭和圓盤不得超出板面。
6、聚苯板接縫處表面不平時，需要用襯有木方的粗砂紙打底。打磨動作要求為：呈圓周方向輕柔旋轉，打磨後用刷子清除聚苯板表面的泡沫碎屑。
7、抹底層抹面砂漿。聚苯板貼上及錨固件施工完畢並經驗收合格後進行聚合物砂漿抹灰，在聚苯板面抹底層抹面砂漿，同時將翻包格線布壓入砂漿中。門視窗四角和陰陽角部位所用的增強格線布隨即壓入砂漿中。
8、鋪貼格線布。將格線布繃緊後貼於底層抹面砂漿上，用抹子由中間向四周把格線布壓入砂漿得表層，要平整壓實，嚴禁格線布皺褶。格線布不得壓入過深。鋪貼遇有搭接時，必須滿足橫向100mm，縱向75mm的搭接長度要求。在底層砂漿凝結前再抹一道抹面砂漿罩面，以僅覆蓋格線布、微見格線布輪廓為宜。面層砂漿切忌不停揉搓，以免形成空鼓。
