半高型布置

母線布置在電氣設備上方

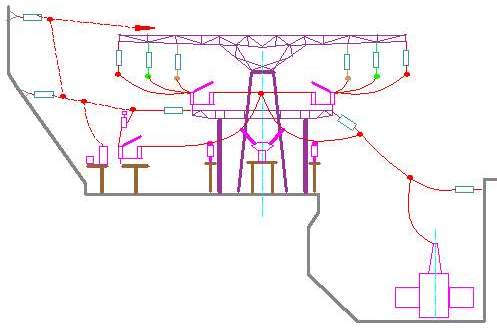

半高型布置一般是將斷路器和母線隔離開關分別布置在上下兩層上，前者在地面，後者在母線構架的隔離開關橫樑上，其高度離地面約4—10m（根據電壓，隔離開關型式和布置特點而定），並設隔離開關巡視走廊，但操作機構一般設在地面上，在地面上進行操作。構架頂部為母線層。若為雙母線，則兩組母線左右排列在一個平面上。由於這種布置使設備在空間上有重疊，因而布置緊湊，減少占地面積，投資少。雙母線接線採用這種接線方式效果更好，比中型布置一般能使縱向尺寸縮小三分之一到二分之一。缺點是檢修條件比中型布置差，上層瓷件損壞下落或檢修工具下落時有擊壞下層設備的危險。
