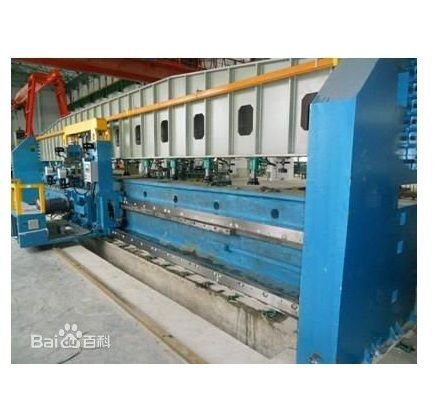

刨邊設備

作為螺旋焊管機組輔助設備的刨邊機，其作用是將帶鋼邊緣加工出一定角度的坡口和鈍邊，以利於在厚壁鋼管成型與焊接時提高帶鋼的穩定性。刨邊機的刨削性質屬被動型，與銑邊機相比具有節能、安全等優點，在國內多家螺旋焊管廠的焊管機組上仍被廣泛套用。

基本介紹

• 中文名：刨邊設備
• 主要：刨邊機
• 作用：加工出一定角度的坡口和鈍邊
• 領域：工程技術

簡介

刨邊機的套用，大大改善了螺旋埋弧焊管的生產狀況，它不僅彌補了圓盤剪的剪下質量缺陷，而且為鋼管的焊接與成型提供了一個穩定的作業環境。實踐證明：線上刨邊機如能得到科學、恰當、有效的套用，其綜合套用效果優於銑邊機，在螺旋埋弧焊管制造條件下仍具有相當高的使用價值，值得進一步推廣套用。

對刨邊機前後帶鋼的控制

造成刨邊機使用效果差，打刀和鈍邊不均的原因有很多，其中最突出的是刨邊機前後帶鋼的浮動和擺動。為解決這一問題，我們採取了多種措施進行控制，其中主要有刨刀的浮動仿形及通過導板和立輥來控制帶鋼這兩種方案。

1、刨刀的仿形

採用靠輪、立輥等方式在刨刀的上下兩側將帶鋼夾住，這樣使刨刀、靠輪和帶鋼形成一個整體，隨運行中的帶鋼上下浮動。但是在帶鋼出現月牙彎時就完全依靠操作工在前方通過立輥進行控制。在這種情況下往往造成控制不力或控制過度，無法解決板邊鈍邊不均的問題，若帶鋼波動過大仍將會造成打刀。即使是精度再高的仿形也是滯後於現場的，所以刨刀的仿形存在一定的局限性。另外，我們也嘗試過採用液壓仿形系統改善刨刀套用環境，以及將銑邊機的仿形系統套用在刨邊機上，但效果不佳。

2、對刨刀前後帶鋼的控制

在刨邊機的前後分別加設間隙量可調的上下導板條，根據生產中的不同帶鋼壁厚進行調整，將帶鋼的上下浮動量限制在2個導板之間；通過前後立輥將帶鋼的左右擺動量限制住，在帶鋼出現月牙彎時靠立輥頂住，特別是在刨邊機前部的立輥，須將帶鋼邊緣頂緊不鬆動。這樣就為刨邊機提供了一個穩定可靠的工作環境，使其達到最佳套用效果。通過套用比較，我廠採用的是將刨邊機前後帶鋼用導板、立輥等機械機構限制卡死的方案。

刨刀打刀崩刃原因分析及預防措施

原因分析

針對刨邊機在使用過程中出現的刨刀打刀崩刃現象，分析其產生的原因可歸納為以下四類：

（1）因過對頭時板寬變化大，圓盤剪操作為防止脫剪而打立輥，所造成的打刀崩刃約占15%；

（2）圓盤剪剪下後的板邊存在波浪、多肉等缺陷，所造成的打刀崩刃約占15%；

（3）更換焊絲及意外造成停車時，帶鋼會後退，這種情況很容易造成打刀崩刃，約占50%；

（4）刨刀角度修磨不合適，導致刨刀散熱性差而鈍化或強度差，以及其他原因造成的崩刃，約占20%。

預防措施

為提高刨邊機的工作效率，延長刨刀的使用壽命，節約生產成本，採取了以下措施來預防刨邊機刨刀打刀崩刃現象的發生：

（1）在需進行更換焊絲等人為停車時，應儘可能先退刀後停車；

（2）提高圓盤剪剪下質量，特別是遞送邊一側針對邊部定位成型方式 ( 應儘量減小剪下後板邊波浪。剪刃出現崩刃或側間隙、重合量等問題時應儘快更換；

（3）在對頭前後，應觀察刨刀刨削情況，視情況進退刨刀；

（4）選擇合適的刨刀工作角度。此措施易被忽視，應引起重視。
