冷卻塔防腐

冷卻塔防腐

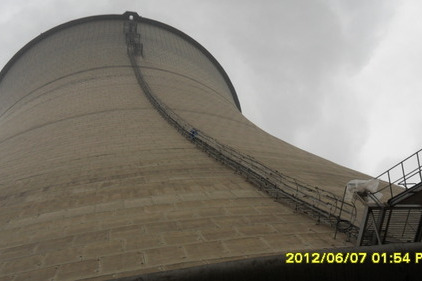

冷卻塔防腐防水塗層是氯乙烯—偏氯乙烯共聚乳液(簡稱氯偏乳液) ,是一種新型高分子合成乳液,無毒、無臭、不燃,能在稍潮濕基面上施工,成膜性能良好,結膜緻密,成膜後透氣率大大降低。

基本介紹

  • 中文名:冷卻塔防腐
  • 性質:氯乙烯—偏氯乙烯共聚乳液
  • 特點:無毒、無臭、不燃
  • 性能:良好
眾所周知,用 途,產品簡介,產品數據,施工數據,

眾所周知

冷卻塔防腐一直以來是一個比較嚴重的話題,困擾著多數廠家以及企業。如何對冷卻塔進行防腐問題。下面就淺談如何對冷卻塔進行防腐。
雙曲冷卻塔嚴重破壞原因的分析研究塔體混凝土與冷卻水隔離開,防止混凝土吸水飽和發生凍融破壞和受冷卻水的融出性侵蝕破壞。如果防腐層很好地發揮作用,相信塔體即使混凝土抗凍標號不足,也會免遭破壞或延遲破壞。鹽城華夏高空建築防腐維修有限公司經過實際檢查後發現,混凝土低強區塔體內壁防腐防水塗層幾乎完全起皮或脫落,塗層過早脫落失效,沒有達到塗層應有的隔水作用,使抗凍性能低的混凝土過早地暴露於冷卻水中,吸水飽和並在凍融作用下發生凍融破壞。冷卻塔防腐防水層的脫落,與冷卻塔防腐防水層施工中存在塗料塗刷時機過早、混凝土強度過低以及混凝土表面濕度過大等因素有關,這些因素致使塗層與混凝土面結合強度降低。
冷卻塔塔內壁所用塗料,儘管按性能可以在稍潮濕的基面上施工,但在混凝土脫模後過早地塗敷,由於混凝土本身潮濕,含水量大,其粘結力會大大降低,就容易脫落失效。據了解, 冷卻塔塔內壁塗層是在混凝土脫模不久就開始了塗刷作業,與混凝土的上升速度同步。當混凝土澆築層上升速度小,氣溫高時,混凝土表面乾燥快,且混凝土表面在塗料施工前有足夠的時間乾燥,這種情況下施工塗料,效果較好,如塔體下部每2~3 天上升一板,當時的施工溫度也較高,混凝土的強度也高,塔體壁較厚,混凝土易於施工,因此,這個區域的混凝土表面的塗料基本完好,沒有脫落。而喉部塗料的施工正好相反,混凝土澆築層上升速度大,每天上升一板,塗料塗敷前混凝土表面乾燥時間較前期的乾燥時間減少一半甚至2/ 3 ,加上喉部60~61 層澆築當天溫度較高31 ℃,第二天氣溫聚降止19 ℃,第三天溫度為26 ℃,第二、三天這樣低的溫度是整個塔體施工中最低的。間隔時間短、環境溫度低,對於混凝土早期強度的增長以及混凝土表面的乾燥不利。並且喉部塔體壁厚也是塔體上最薄區,壁厚僅155mm ,其內還分布有兩層密集的鋼筋網,採用塌落度30~50mm 最大粒徑45mm 的混凝土,根本無法澆築,施工中必然通過單純加水調整塌落度,致使這個區域的混凝土自由水含量增加、強度降低。混凝土的強度對塗料的粘結力也有影響,混凝土強度越高,混凝土中水泥的水化越充分,混凝土中沒有參加水化反應的自由水份含量越小,混凝土的表面就越容易乾燥,塗料與混凝土表面的粘結力就越大,反之,強度低的混凝土,其強度發展也慢,混凝土中的自由水份越多,混凝土表面越不易乾燥,澆築之後相同齡期進行塗料罩面施工,其效果就較強度高的混凝土差得多。這些是造成該區域混凝土表面的塗層粘結強度低的因素。從檢查情況看,嚴重破壞區域均處於壁厚薄、上升速度快、氣溫低幾個條件同時具備的施工期。這個區域表面的塗層基本無存。
冷卻塔內壁防腐材料說明:

用 途

1.1 適用於冷卻塔內壁的防水、防滲,具有極好的耐濕熱、耐老化和防水性能,適於低溫及潮濕的表面施工,可滿足冷卻塔隨翻模板隨塗刷的要求。本品也可用於鋼鐵表面的防腐。

產品簡介

2.1 雙 組 分 ; 易施工。 可在潮濕、無污的砼基體表面施工 。
2.2 漆膜具有優良的耐水、耐濕熱、耐凍融、耐熱抗寒性能和防霉、防老化性能。

產品數據

2.1 固體含量 ≥65% ;
2.2 理論塗布率 30-40μm,7- 6㎡/kg。
2.3 實際塗布率 允許適量損耗或增加塗布量。
2.4 附著力 1 級。
2.5 柔韌性 1mm 。
2.6 抗衝擊性 50cm

施工數據

3.1 混 合 比 A:B=100:25 (以標籤為準)。
3.2 施工方法 無空氣噴塗 ---- 推薦使用 ; 空氣噴塗 ---- 適用 ; 刮塗或輥塗 ---- 適用。
3.3 稀 釋 劑 X S- 7。
3.4 使 用 期 2 - 4h。
3.5 貯 存 期 1 年。
3.6 乾燥時間 表乾 -- 4h ; 實幹 -- 24h。
4 貯存與保管
4.1 貯存 : 存放在通風良好、乾燥、涼爽的環境中,遠離熱源和火源。
4.2 包裝規格 :A 組分 -- 28Kg、20L 容器。 B 組分 --- 7.0Kg、10L 容器。
6 表面處理
6.1 水泥結構表面,需除油、除塵、除一切表面污染物等。
6.2 鋼鐵表面,需噴砂處理達到 Sa2.5 級或人工除銹或機械打磨達 St3 級。可與各種車間底漆或防腐底漆配套使用。
7 注意事項
7.1 塗料必須按規定的比例現配現用,在使用期內用完。
7.3 本塗料屬易燃品,必須遠離熱源,隔絕火源。工作現場不許吸菸。施工場所應通風良好。
7.3 防止皮膚和眼睛接觸油漆(使用工作服、手套、護目鏡、面罩及保護油等),若油漆接觸皮膚,套用清水和肥皂或適當的工業清洗劑徹底清洗。如眼睛受到污染,用清水清洗 10 分鐘以上,並立即就醫。
計量單位
固體含量  ≥65%
理論塗布率  30-40μm,7- 6㎡/kg
實際塗布率  允許適量損耗或增加塗布量
基本參數
附著力  1級
柔韌性  1mm
抗滲壓力 1MPa
抗衝擊性 50cm
外觀參數
顏色 各色
顏 色
LOB-3S 防水塗料可以在潮濕砼基面上固化成膜,對砼基體的滲透力強可形成無數緊密相連的微型鉚釘,鉚實了混凝土中的毛細孔達到對冷卻塔防滲、防脫落、防凍融老化、耐腐蝕的目的。
發貨期限
LOB-3B 防水塗料徹底解決了常規油漆在潮濕砼基面塗刷漆膜易脫落的缺陷,滿足了雙曲線冷卻塔邊翻模邊施工要求,大大縮短了土建施工的總工期。
LOB-3S 防水塗料的塗層附著力強,耐酸、鹼、鹽介質的腐蝕。表面平整光滑、耐微生物腐蝕。
冷卻塔防腐層塗料機械化施工方案
在各種冷卻塔中,防腐層的保護作用是非常重要的,目前雙曲線冷卻塔防腐層塗料普遍使用的施工方法如圖1所示。先在塔內搭設懸掛式環形平台,施工人員由塔頂下爬至環形平台上,再通過人工方法將塗料等物送至環形平台,施工人員站於搖晃的平台上對冷卻塔內壁進行刮膩子、滾刷等。每次塗刷高度為一模板高(1.3m),塔體澆注升高后,重新搭建更高層的作業平台,進行更高位置處的塗刷。
?
圖1人工滾刷施工示意?
1-塔體;2-環形平台;3-模板
人工滾刷方法的缺點:①搭設環形平台的附加工作量非常大,根據現場觀察,直徑為90m處的環形平台每次搭設需要30工時,每隔1.3m高度需要重新搭設一次;②在懸掛平台作業存在安全隱患,而且上下平台的過程更為危險;③作業效率低,熟練工人的平均滾刷效率約為10m?2/h。?
2技術方案
防腐底層為粘性無磨損介質,表層為水溶性溶劑,表面無特殊光潔度要求,非常適合於機械化噴塗。針對上述問題,我們研究了一種冷卻塔防腐塗料機械化施工設備。?
該設備由小型噴塗泵、一體化空壓機、噴塗折臂和觀測系統組成,整機體積小、質量輕,便於搬移,其施工可由兩人配合完成,見圖2。?
圖2機械化噴塗示意???????
1-噴塗泵;?2-空壓機;?3-觀測及控制板;4-噴塗折臂
圖3機械部分工作原理圖?
作業時,將設備安置於冷卻塔頂部,工人在塔頂直接操縱設備、控制噴塗折臂的升降及平移動作,並通過觀測系統反饋施工部位信息、觀察噴塗效果。通過控制噴塗折臂的平移動作,在噴射角及噴射距離許可範圍內,可實現每工作位置的噴塗達到500mm的寬度,從而減少設備移動的頻率。在完成一定區域的噴塗後,沿塔頂移動噴塗設備,進行其餘部分的噴塗作業。目前國內外尚未見到此類設備。?
其主要技術性能參數如下。?
流量0.4m?3/h?
工作壓力0.6MPa?
電機功率1.1kW?
空氣流量0.1m?3/min?
平移行程500mm?
升降行程1400mm?
整機質量≤60kg?
平均工效200m?2/h?
3工作原理和優點
該設備機械部分的工作原理如圖3所示。減速電機通過傳動系統驅動空壓機及輸送泵運動,空壓機的氣源一部分提供噴塗用混合氣,同時另一部分驅動氣缸推動噴塗折臂升降運動,完成噴槍的垂直運動。氣缸底座安裝於機架導軌上,手動推動氣缸沿導軌運行,可實現噴槍在水平面內的運動。噴塗折臂與氣缸連線處設有調節機構,以調節噴射距離。整機底盤設計為輪式,便於移動。
物料輸送管與混合氣管沿噴塗折臂固定,物料與空氣在前端噴槍處混合。攝像頭安裝於噴槍附近,確保能夠清晰觀測噴槍所在區域情況,顯示系統與控制按鈕共同安裝於觀測與控制板上,以便作業或檢驗人員有效操控。?
該設備的特點決定了它能夠在無搭架的工況下對建築體表面進行一定高度範圍內的塗料噴塗,因此它不僅適用於冷卻塔,而且亦適用於橋樑飾面、水塔等的噴塗。?
該設備具有如下優點:①節省了搭設環形平台的人力、物力,綜合經濟效益顯著;②在塔體上操作提高了施工安全性;③採用噴塗工法,施工效率高、塗層密實、作業質量穩定可靠;④檢驗人員使用設備的觀測系統,可便捷、安全地進行施工驗收。?
4相關問題
1)顯示系統在顯示系統的研究中,套用了人機工程學的成果,充分考慮到露天作業條件下施工人員的視覺感知特徵,設計了性價比較為合理的方案。?
2)對其它施工工藝的影響目前採用滾刷法施工時,塔頂已綁紮完或同步在綁紮鋼筋。套用該方法施工時,要合理調整原有施工工藝,將噴塗工藝安排在鋼筋綁紮流程之前,以避免外伸鋼筋阻礙噴塗折臂的運動。?
3)拆卸與清洗設備使用完畢必須要及時清洗,以免塗料凝固於泵體及管道內。設備附有專用夾具,用它將折臂夾住後,卸開物料管、氣管、折臂的連線頭,然後翻轉折臂、鬆開夾具,將折臂拉至冷卻塔體上,接通物料管、氣管,泵送清水,當管道噴出潔淨的水時,清洗完畢。

相關詞條

熱門詞條

聯絡我們
