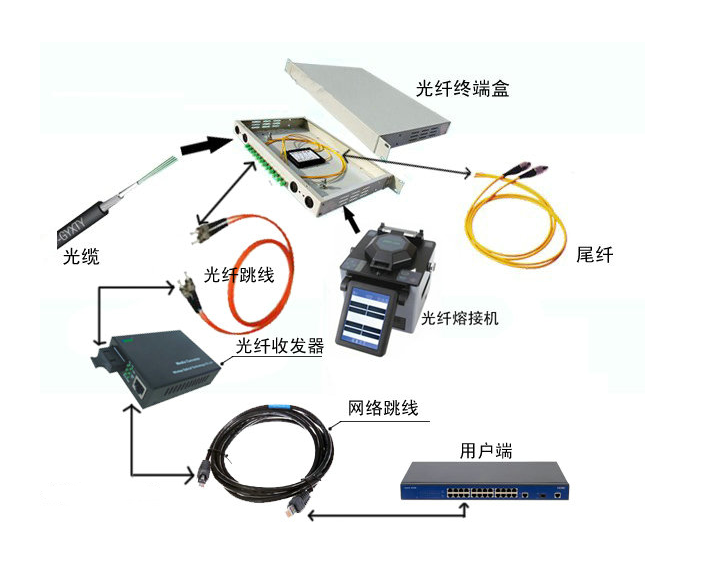

光纖V值,又稱光纖歸一化頻率,是指光波導電磁模式的截止頻率對光纖波導結構量的比值。

基本介紹

  • 中文名:光纖V值
  • 別名:光纖歸一化頻率
  • 性質:通信術語
簡介,來源,多模光纖與單模光纖中的光纖V值,多模光纖,單模光纖,

簡介

光纖V值即“光纖歸一化頻率”。約定用字母V表示。光波導的重要參量。光波導電磁模式的截止頻率對於光纖波導結構量的比。結構量依賴於纖芯幾何尺寸和折射率剖面。V值決定著光波導中允許chu傳輸模式的多少,V值越大,傳輸模式數目越多。當V值為2.4以下時,光纖中只能通過單一個模,即單模光纖。
光纖的歸一化頻率亦稱“V數”,表征光纖中傳輸模式的數量。眾多光纖參數可通過V數表示,如某一給定波長下模式的數量,模式的截止條件,以及傳輸常量等。例如,躍階折射多模光纖的引導模式數量是V/2。對於給定的波長,當V<2.405時,躍階折射光纖轉化為單模光纖。V的數值為右圖所示。
光纖V值
V的數值
其中a是纖芯半徑,ncore是纖芯折射率,nclad( <ncore)是包層折射率。

來源

是光波導的重要參量。因與光波頻率成正比,故得名。

多模光纖與單模光纖中的光纖V值

多模光纖

光纖的幾何尺寸(主要是纖芯直徑 d1)遠遠大於光波波長時(約 1 微米),光纖中會存在著幾十種乃至幾百種傳播模式。不同的傳播模式會具有不同的傳播速度與相位,因此經過長距離的傳輸之後會產生時延,導致光脈衝變寬。這種現象叫做光纖的模式色散(又叫模間色散)。計算多模光纖中傳播模式數量的經典公式為 NV=142,其中 V 為歸一化頻率。例如當 V=38 時,多模光纖中會存在三百多種傳播模式。模式色散會使多模光纖的頻寬變窄,降低了其傳輸容量,因此多模光纖僅適用於較小容量的光纖通信。多模光纖的折射率分布大都為拋物線分布即漸變折射率分布。其纖芯直徑d1,大約在 50 微米左右。

單模光纖

根據電磁場理論與求解麥氏方程組發現,當光纖的幾何尺寸(主要是芯徑)可以與光波長相比擬時,如芯徑 d1 在 5~10 微米範圍,光纖只允許一種模式(基模 HE11)在其中傳播,其餘的高次模全部截止,這樣的光纖叫做單模光纖。
由於它只允許一種模式在其中傳播,從而避免了模式色散的問題,故單模光纖具有極寬的頻寬,特別適用於大容量的光纖通信。
其實,準確地講要實現單模傳輸,必須使光纖的諸參量滿足一定的條件,即其歸一化頻率 V ≤ 2.4048。
由於單模光纖的纖芯直徑非常細小,所以對其製造工藝提出了更苛刻的要求。
