傳導耦合是指電磁騷擾通過導電通路傳輸到受體的耦合方式。
基本介紹
- 中文名：傳導耦合
- 外文名：conductivecoupling
- 學科：電力工程
- 領域：工程技術
概念,簡述,特點,分類,實例,
概念
傳導耦合是指電磁騷擾通過導電通路傳輸到受體的耦合方式。
簡述

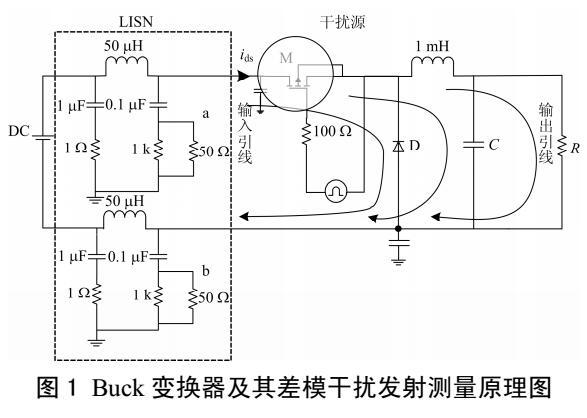

傳導耦合是指電磁噪聲在電路中以電壓或電流的形式，通過金屬導線或其他無源元件（如電容、電感、變壓器等）耦合至被干擾設備（電路），是電路中最常見的干擾途徑之一。
特點
一個儀器、設備可能引出多種導線，如電源線、地線、信號線、控制線和通信線等，電磁騷擾可通過這些導線及其他導體（包括機殼、機架、共同的接地等）進入設備，引起電磁干擾。導線可以傳送相當高頻率的電磁騷擾，如雙絞線可以到幾十兆赫，同軸電纜可達吉赫（109Hz）。
分類
傳導耦合又可以分為直接傳導耦合和公共阻抗傳導耦合。
直接傳導耦合是指干擾信號直接通過導線、金屬體、電阻、電容、電感或變壓器等實際元器件耦合至被干擾設備而對電路產生干擾噪聲。公共阻抗傳導耦合是指噪聲源和信號源具有公共阻抗時的傳導耦合。
公共阻抗耦合一般發生在兩個電路的電流在流經一個公共的阻抗時，一個電流在該阻抗上的電壓降會影響到另一個電路，主要原因是不良的接地方式。常見的公共阻抗耦合有公共地和電源阻抗兩種。電磁噪聲通過印刷版電路和機殼接地線、設備的公共安全接地線以及接地網路中的公共低阻抗時產生公共地阻抗耦合；噪聲通過交流供電電源及直流供電電源的公共電源阻抗時，產生公共電源阻抗耦合。
實例
噪聲通過電源線傳導進入一個電路。如果電路的設計人員沒有對電源線進行濾波處理，或者如果還有其他設備連線到該電源上，則在噪聲進入電路之前有必要對導線中的噪聲進行去耦。
