基本介紹

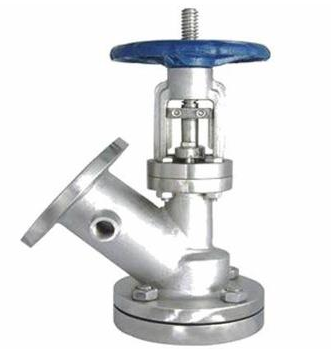

- 中文名：保溫放料閥
- 公稱通徑：nominal diameter
- 表示符號：DN
- 又稱：平均外徑
- 流量係數：KV
- 適用：有機溶劑
- 結構：閥體，閥瓣
通用口徑,公稱壓力,有關參數,主要用途,種類性能,結構要求,
通用口徑
就是各種管子與管路附屬檔案的通用口徑，同一公稱直徑的管子與管路附屬檔案均能相互連線，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連線尺寸統一，採用公稱直徑（也稱公稱口徑、公稱通徑）。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附屬檔案也用公稱直徑表示，意義同有縫管。
公稱壓力
符號PN表示，在一定溫度下套用時允許的最大工作壓力。對碳鋼閥體的控制閥，指200℃以下套用時允許的最大工作壓力；對鑄鐵閥體，指120℃以下套用時允許的最大工作壓力；對不鏽鋼閥體的控制閥，指250℃以下套用時允許的最大工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用於300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用於450℃時的耐壓為2.9MPa。
有關參數
壓力閥體材質: 鑄鋼、不鏽鋼，316L。工作壓力0.6-2.5MPA，工作溫度-20℃-425℃。閥門口徑 DN25-DN300。連線方式:法蘭。傳動方式: 手動、氣動。適用介質: 油品、酸類、腐蝕性介質等。 製造標準:國標。
主要用途
放料閥主要用於反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。藉助於閥門底部法蘭焊接於儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,並提供提升和下降兩種工作方式閥瓣。閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，並對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副採用線密封，保證密封的可靠性，並可防止結疤。同時採取短行程閥瓣的設計。
種類性能
1、放料閥，耐腐蝕性:1.使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。2.嚴禁使用含氟離子液體(如HF等)也不能用強鹼及磷酸(溫度小於150℃,濃度大於30%)。3.不鏽鋼的一般工作溫度≤150℃，壓力範圍0.6-2.5MPA，超過此規定訂貨時要說明。
2、放料閥，耐腐蝕性:1.聚四氟乙烯與金屬粘結性優良，抗拉性一般，耐稀酸、濃酸等。2.使用介質如顆粒、油品、紙漿、二氧化碳氣(不鏽鋼材質可使用溫度-60℃-232℃)。3. 嚴禁使用含氟離子液體(如HF等)也不能用強鹼及磷酸(溫度小於150℃,濃度大於30%)。4. 不鏽鋼的一般工作溫度為-5℃-225℃，壓力範圍0.6-1.6MPA，超過此規定訂貨時要說明。
3、 放料閥:搪玻璃設備是含高矽量的玻璃質釉。通過900度左右高溫塗於金屬胎而成。它具有良好的機械性能和耐腐蝕的性能，能防止介質與金屬離子取代作用而影響污染製品，並且表面光潔、耐磨、有一定的熱穩定性。此閥除磷及磷輕介質、氫氟碳、鹽酸、氫氧化納、氫氧化鉀外能耐各種酸、鹼、鹽溶液及有機溶劑。A、耐腐蝕性:1.能耐一般無機酸、有機酸、弱鹼液(P≤60℃ PH≤12)以及有機劑介質。2.在鹽酸、硝酸、等強腐蝕介質中優於不鏽鋼。嚴禁使用含氟離子液體(如HF等)也不能用強鹼及磷酸(溫度小於150℃,濃度大於30%)。B、耐熱性，允許在-30℃-240℃間使用(耐溫急變小於120℃)。C、具有光滑的表面。不易粘結物料、易清洗。E、絕緣性:耐衝擊性能較小為2500克/厘米，因而使用時應避免硬物衝擊。F、耐壓0.6MPA
結構要求
(1)閥體
(2)支架
(3)手輪：球黑鑄鐵
(4)閥芯：搪瓷
(5)橡膠墊片
(6)四氟孔板
(7)填料：四氟密封圈
(8)壓蓋子：鑄鐵
(9)絲桿
(10)閥桿螺母：鑄鐵
(10)適用於設計壓力P≤0.6MPa,工作溫度t≤1500C的搪玻璃放料閥。
