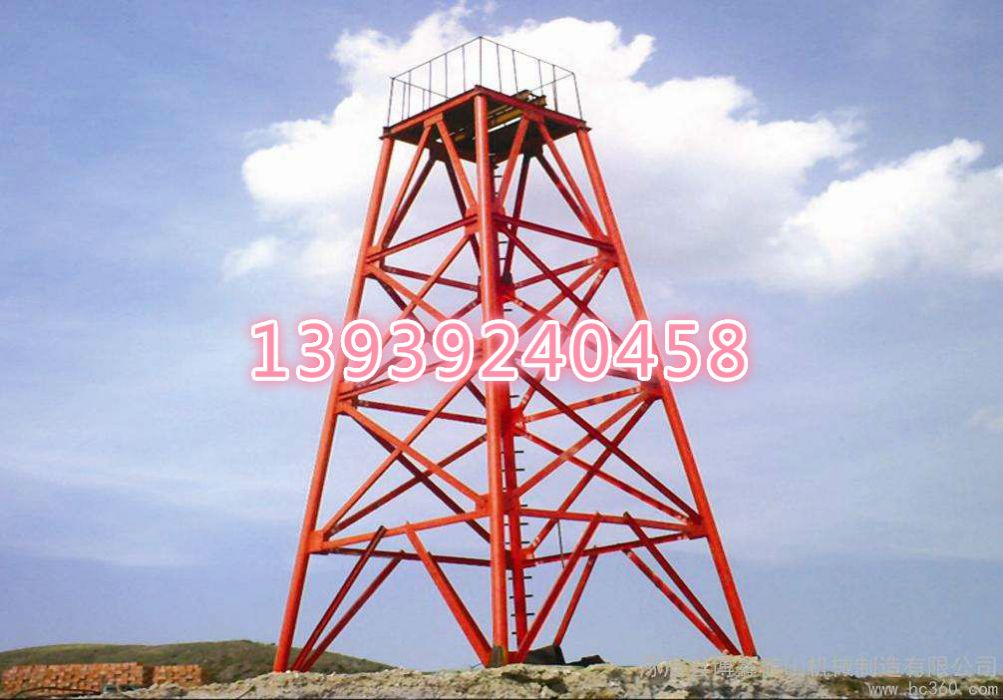

並架底座（derrick substructure）是石油鑽井井架下部的構件。它的功用是支持井架，構成鑽台，並成為井口裝置（套管頭、防噴器等）的安裝與操作空間。
基本介紹
- 中文名：並架底座
- 外文名：derrick substructure
- 定義：石油鑽井井架下部的構件
- 作用：支持井架，構成鑽台
- 分類：固定式井架底座、活動式井架底座
- 保養：應定期進行檢查
釋義,特點,種類與結構,井架底座的種類,結構,使用與保養,
釋義
並架底座（derrick substructure）是石油鑽井井架下部的構件。它的功用是支持井架，構成鑽台，並成為井口裝置（套管頭、防噴器等）的安裝與操作空間。
特點
井架底座有兩種形式，一種是固定在混凝土基墩上而與井架完全分開的，稱固定式井架底座；另一種則構成井架的一部分，稱運移式或活動式井架底座。
種類與結構
井架底座就是用以支撐井架及鑽機負荷、安裝鋪台的金屬基座。其功能就是用以安裝井架和鑽機等設備，與鋪台形成整體供鑽井工人操作。
井架底座的種類
按井架底座的結構形式可分為以下幾種類型：
（1）桁架式底座。用梁桁和桁架連線到角柱上的結構框架系統。
（2）箱式底座。用梁、銷連線的矩形箱體組成的結構。
（3）拖車或滑撬型底座。由兩個或兩個以上的平行並連線在一起的梁所組成的框架結構，它可以裝上車輪而形成一個拖車框架，或直接在地面上作為一個滑撬底座。
（4）豎向加高附加底座。用在曉座的下面，以增大轉盤支撐大梁下有效高度的結構件。
結構
1、
井架底座
該井架底座是在礙、弧加高底座的基礎上改進的，其特點是：
(1)底座主體高4 m，由各2 m高的上座和下座組成：上、下座之間用16套M24螺栓連
接，為了加強連線的可靠眭，又增加了8套U型卡子。上、下座分別焊有兩個母錐和公錐座，便
於安裝時找正定位，底座其餘部分採用銷軸連線．方便了安裝和拆卸。
(2)鑽台面高4．445 rn，台面寬闊平坦，鋪設了花紋鋼板，不僅堅固耐用而且清潔，給鑽井
工人提供了良好的作業場所。
(3)轉盤樑上配有調節絲扣，可以對轉盤進行微調。
(4)轉盤梁底面有效高度3．2 m，可以在井口安裝四通雙閘防噴器和萬能防噴器。
(5)絞車可以在底座樑上自由拖動，便於絞車的安裝和校正。
(6)增設了排管架，可排放鑽桿、套管等鑽具120 000 kg，對鑽具起保護作用，提高了鑽具
的使用壽命，同時也改善了井場前方的工作條件。
(7)所有零部件均精確製作，並經組裝檢驗，安裝性能良好。
(8)所有銷軸、別針和緊固件均經鍍鋅或磷化處理，有較好的防鏽性能。
2、
並架底座
該井架底座是在 井架底座的基礎上改進設計的，與TJ一41井架底座特點基本相
同。其不同點在於：
(1)主體高4.06 m，由各高2.03 m的上、下座組成。
(2)鑽台面高度為4.5 m。
(3)四塊底座是組裝配套而成，上下座之間、兩上座之間和兩下座之間不能互換。
3、
井架底座
(1)對原鑽機底座進行改進，使基礎和底座融為一體，在底座底部縱梁內外增設加強筋，
其底部設定承載底板，頂部設有頂板，形成一個能夠承載的密封空間。該結構使底座底部實體
面積增加到原底座面積的80%～120%，因此底座本身具有了基礎的功能。
(2)底座底部設有蒸氣接口和通道，可以利用蒸氣加熱解凍，以便於清理和吊裝作業。
(3)不改變原底座的總體結構，因此不影響原有的受力關係，並且增大了強度和剛度，技
術繼承性很好，標準化程度很高。
(4)不需用基礎的鑽機底座包括井架底座、機房底座和泥漿泵底座(鑽井泵拖座)三部分。
(5)省掉了全套鑽機基礎，改造投資分攤折舊單井僅需300元左右，幾乎節約了全部基礎
的費用，經濟效益十分顯著。
(6)由於接地壓力較小，故與活動基礎相比，可廣泛用於軟地基區域。
(7)簡化工藝，減少工序，施工簡單，工期明顯縮短。
(8)減少污染，保護環境。
4、JJ300/43一A井架底座
JJ300/43一A底座用以安裝勾ZJ45鑽機絞車、轉盤、井架、柴油機及傳動機組等主要設備和
放置立根，其特點為：
(1)整個底座除後台間的連線外均為銷軸連線的箱塊結構。每一塊的外廓尺寸均符合鐵
路及公路運輸的要求，故裝拆容易、迅速，運輸方便。
(2)鑽台平面寬闊平坦且台面鋪設了強度較高龜甲網狀扁鋼，不僅經久耐用，且台面不
滑，便於清洗。
(3)轉盤四周配有頂絲座，可對轉盤進行方便的微調和定位固定。
(4)轉盤梁底下有較高和較大的空間，能適應鑽井工作中各種防噴器具的安裝和操作。
(5)後台底座各條間用搭扣式螺栓牢固連線成整體一大塊，且與前台用銷軸可靠連線，有
較好的剛性，而且裝拆迅速方便。
(6)後台底座頂面設定了“T”型槽，柴油機及傳動機組可以方便安裝固定，在並車皮帶伸
長時，也可方便調節。
(7)所有銷軸、別針及螺栓、螺母等連線件均經磷化處理，有良好的防鏽性能。
(8)底座的左、右支腳兩用，在起升井架時安裝在左、右基座前端，大大改善了底座起升井
架的性能。
(9)前台設定專供鑽井工人值班休息的房子，便於工作，改善了鑽井工人的勞動條件。
(10)整個底座有較好的剛性，所有零(部)件製作精確、油漆質量好，出廠前經成套組裝和
3 000 kN靜負荷試驗，安裝性能良好，使用可靠。在井場設計時不需要考慮設定固定底座的地
腳螺栓。
(11)該底座還設定有圍布插管及懸臂吊車的安裝位置，有利於現場使用。
使用與保養
（1）井架在使用過程中應定期進行檢查。檢查內容主要有：井架大腿、斜橫拉桿是否有彎曲、變形或損壞；主要受力部位的焊縫是否開裂；銷子、別針是否齊全，螺栓有無鬆動。
（2）各種滑輪及軸應注意定期潤滑，每月加注7011低溫極壓脂不得少於2次。起升大繩不用時連同起升滑輪一起掛在橫樑的掛鈎上，並塗上防鏽油。
（3）在搬遷過程中嚴防碰彎、損壞構件，井架主體各片存放時下面墊平，堆放整齊。小零件(如銷子、別針、螺栓、螺母等)搬遷中應裝箱，防止丟失。
（4）井架主要構件採用熱浸鋅處理，在安裝和維修時，儘可能不要在主要受力構件上切割、焊接，以免破壞鋅層，局部鋅層破壞的地方應及時塗銀粉清漆。
