台站概況
中衛地震台,代碼 ZHW,編碼64017,屬省(區)級地震台網台,隸屬寧夏地震局。通訊地址:寧夏中衛市沙坡頭區中山街329號,郵政編碼:755000。
中衛地震台始建於1965年,占地面積1958m。構造上處於阿拉善塊體和青藏塊體的交接部位,座落在中衛—中寧北山東西向構造帶中。台站現有職工5名,其中:碩士研究生1人,本科4人。現有紅泉、倪灘、黑山嘴、紅寺堡等前兆觀測點及沙坡頭、中寧、渠口、長山頭強震動觀測點和台站信息節點,觀測項目主要有測震、強震、流體、地電、地磁等。
![中衛地震台 中衛地震台](/img/0/9ba/UTNjFTZ3AjYzEzM5ETM1E2MhRWN5UmMmhzMwEzY1YzYhJTNzATN5U2N4I2MvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
中衛地震台觀測點分布圖
主要震台
中衛沙坡頭地震台
中衛沙坡頭地震台位於
中衛縣西園公社沙坡頭大隊,冰川凍土沙漠研究所治沙站東側。1965年9月建土坯房2間,作為觀測室和住房。同年10月開始觀測,1971年2月停測搬遷。
中衛常樂地震台
1969年,為增上前兆觀測手段,在中衛常樂公社選建中衛常樂地震台。占地面積4000㎡,1971年2月將地震儀從沙坡頭遷至該台觀測。觀測項目有測震、水氡、形變、地電等。
![中衛地震台 中衛地震台](/img/d/a45/kTY5QDNkFGOzcTZyQWZkVTNlN2N0QWY3gTM2gTOxgjZxUDMiJWMzImMxgzMvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
中衛常樂地震台
現中衛地震台
中衛常樂地震台受環境干擾日趨嚴重,觀測條件不符合規範要求,於1983年開始重新選址。1984年在縣城南郊建生活區,在中衛縣城東新北鄉四方墩建工作區,觀測項目有測震和地電。
![中衛地震台 中衛地震台](/img/6/459/IWYwMmZlFTOxEzNlRGZyYGN2MjMyQGMxIzYmRDM1IWO4MTOiVmMmJTMkdzMvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
中衛四方墩地震台及其擺房
因四方墩地震台測震、地電干擾大,加之用電、用水困難而撤台,工作區搬遷。1994年初開始重選台址,將地震儀擺房選定在中衛縣城東北新北鄉黑山嘴,距中衛市城區20公里。開鑿小山洞1孔,1995年1月,架DWY-Ⅲ型三路地震無線遙測儀正式投入觀測,接收端在縣城生活區。
![中衛地震台 中衛地震台](/img/0/46b/QWYldjZxMjZ2QTYwI2YjZjY5EzNxQzM3UGMycjMygTOyUDM5cjZ5AzMycDNvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
中衛地震台原觀測室及黑山嘴原地震儀擺房
機構設定
(一)倪灘流體台
中衛倪灘地下流體台位於寧夏中衛市常樂鎮倪灘村南0.5公里處,距離中衛市區15公里。台址北2公里為黃河,南30米為香山山前沖積層陡崖,東、西地勢平坦開闊,大部分為農田,少部分為鹽鹼灘地。泉點與其北面公路之間地勢底窪,泉水匯集成東西向展布的長條形積水窪地。
中衛倪灘流體觀測室
該觀測井成井196m,套管深度170m。觀測項目有氣氡、靜水位、水溫。輔助測項有氣溫、降雨、氣壓。架設有SD—3A型氣氡儀、LN—3型水位議、SZW—1A型數字溫度計、WYY—1型氣象儀,水位探頭投放深度為3.00m;水溫探頭投放深度為170m。同時安裝了公用數位化通信設備、供電、避雷等系統。於2007年6月1日正式投入觀測。因井水斷流氣氡觀測於2014年6月1日起停測。
倪灘觀測井及儀器機櫃
(二)黑山嘴測震及前兆觀測點
中衛黑山嘴觀測點位於寧夏回族自治區中衛市西北,距市區15公里,所在地屬中衛市沙坡頭區東園鎮黑山村。台址區北鄰騰格里沙漠,東、西、南面為黑山村農田。台址南3公里處有鄉級公路,附近1公里處有村莊,交通、通訊、供電較方便。觀測項目有測震、地電場和地磁。架設儀器為BBVS-60地震計、EDAS-24GN測震數據採集器、ZD9A-Ⅱ型地電場儀、FHD質子磁力儀。
中衛黑山嘴新建測震、地電場、地磁觀測室
中衛黑山嘴儀器機櫃和地電場電極桿
(三)紅寺堡地電台
紅寺堡地電阻率觀測台位於紅寺堡南川鄉南角灣村,距中衛地震台120km。測區附近供電、通信便利,道路暢通,生活條件較好。測道布設採用對稱四極裝置,布二個正交測道。電極為鉛板電極,外線路採用銅芯鎧裝電纜地埋方式。觀測儀器為ZD8M地電儀。
紅寺堡地電台觀測室
紅寺堡地電台儀器機櫃及電極桿
(四)香山測震台
香山測震台地理位置位於中衛市沙坡頭區紅泉鄉,202省道40公里處東側約300米,台基為變質砂岩。地理坐標為。場地周圍為砂地農田,附近無鐵路、捷運、大型公路,無機械場、採石場,無輸變電站、高壓線路、電磁發射設備,無高層建築等干擾源,周圍無大型河流、水庫等大型水源。交通、通訊、供電較方便,觀測環境符合規範要求。觀測儀器使用CMG-3ESP型寬頻帶地震計,EDAS-24IP型數據採集器。
台站建設
隨著現代科學技術的發展,中衛地震台原有的基礎設施和觀測系統已遠遠不能達到現代化觀測和辦公的要求,嚴重阻礙了台站的發展。在中國地震局的大力支持下,2005年寧夏地震局對中衛地震台的觀測環境和觀測設施進行了全面改造。
通過台站最佳化改造項目、“十五”數字地震觀測網路項目和中國地震背景場探測項目的實施,中衛地震台建設新觀測樓、對供水、供電、供曖設施進行了改造;院內環境進行了綠化、硬化。新建紅泉、倪灘、黑山嘴、紅寺堡等前兆觀測點及沙坡頭、中寧、渠口、長山頭強震動觀測點。新增測震、強震、流體、地電、地磁等觀測項目和台站信息節點。改造後的觀測室達到了觀測技術規範和數位化前兆觀測儀器的環境要求,實現了中衛台“觀測環境達標、基礎設施完備、工作條件舒適”的總體目標,解決了觀測環境存在的問題,使台站整體面貌煥然一新。
![中衛地震台 中衛地震台](/img/d/ea1/MWYihjZzUDZ4gjNkVDN1gjM1EWN5QTOjV2YzM2YmhzYyETOiBTM3QjY4MzNvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)

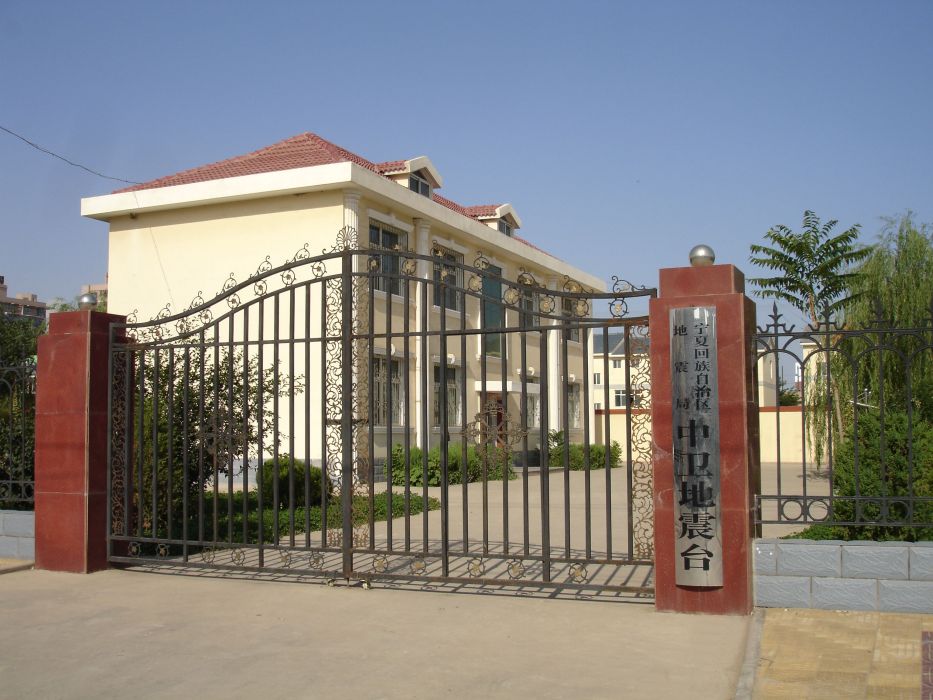

中衛地震台新建觀測樓
系統簡介
通過“十五”數字地震觀測網路項目和中國地震背景場探測項目的實施,中衛地震台新建紅泉、倪灘、黑山嘴、紅寺堡四個觀測點和台站信息節點,主要有測震、強震、流體、地電、地磁等觀測手段,共9個測項14台(套)觀測儀器。所有觀測儀器通過網路化連線方式集成至台站網路平台,實現台站監控中心與觀測設備間的網路化連線,利用觀測儀器具有的網路通信功能,根據現場通信條件採用相應通信方式,完成對前兆、測震、強震等觀測系統的集中監控管理、數據匯集與處理、信息服務等。依託台站信息網路平台,整體接入寧夏地震觀測網路系統。
按照寧夏地震局2019年度台站綜合觀測技術保障系統改造項目安排,我台於2019年11月初對轄區黑山嘴、倪灘和香山觀測點進行防雷和標準化改造。
觀測技術系統簡介
通過“十五”數字地震觀測網路項目和中國地震背景場探測項目的實施,中衛地震台新建紅泉、倪灘、黑山嘴、紅寺堡四個觀測點和台站信息節點,主要有測震、強震、流體、地電、地磁等觀測手段,共9個測項14台(套)觀測儀器。所有觀測儀器通過網路化連線方式集成至台站網路平台,實現台站監控中心與觀測設備間的網路化連線,利用觀測儀器具有的網路通信功能,根據現場通信條件採用相應通信方式,完成對前兆、測震、強震等觀測系統的集中監控管理、數據匯集與處理、信息服務等。依託台站信息網路平台,整體接入寧夏地震觀測網路系統。
倪灘流體台
中衛倪灘地下流體台位於寧夏中衛市常樂鎮倪灘村南0.5公里處,距離中衛市區15公里。台址北2公里為黃河,南30米為香山山前沖積層陡崖,東、西地勢平坦開闊 ,大部分為農田,少部分為鹽鹼灘地。泉點與其北面公路之間地勢底窪,泉水匯集成東西向展布的長條形積水窪地。
![中衛地震台 中衛地震台](/img/2/281/ATYmlDZjdTZhZWNzcDMzMWY3EzMwEWNiRjM5AjNxADZ2YjM1QmZ2ImYkhzMvMWaw9SbvNmLz9mYlNmYu4GZj5yZtl2ai9yL6MHc0RHa.jpg)
中衛倪灘流體觀測室
該觀測井成井196m,套管深度170m。觀測項目有氣氡、靜水位、水溫。輔助測項有氣溫、降雨、氣壓,同時安裝了公用數位化通信設備、供電、避雷等系統。於2007年6月1日正式投入觀測。因井水斷流氣氡觀測於2014年6月1日起停測。目前架設有SWY—II型水位議、SZW—II型數字溫度計、RTP—II型氣象儀,水位探頭投放深度為4.00m;水溫探頭投放深度為160m。
黑山嘴測震及前兆觀測點
中衛黑山嘴觀測點位於寧夏回族自治區中衛市西北,距市區15公里,所在地屬中衛市沙坡頭區東園鎮黑山村。台址區北鄰騰格里沙漠,東、西、南面為黑山村農田。台址南3公里處有鄉級公路,附近1公里處有村莊,交通、通訊、供電較方便。觀測項目有測震、地電場和地磁。架設儀器為CMG-3ESPC地震計、EDAS-24GN測震數據採集器、ZD9A-Ⅱ型地電場儀、FHD-2B型質子磁力儀。
紅寺堡地電台
紅寺堡地電阻率觀測台位於紅寺堡南川鄉南角灣村,距中衛地震台120 km。測區附近供電、通信便利,道路暢通,生活條件較好。測道布設採用對稱四極裝置,布二個正交測道。電極為鉛板電極,外線路採用銅芯鎧裝電纜地埋方式。觀測儀器為ZD8M地電儀。
香山測震台
香山測震台地理位置位於中衛市沙坡頭區紅泉鄉,202省道40公里處東側約300米,台基為變質砂岩。地理坐標為。場地周圍為砂地農田,附近無鐵路、捷運、大型公路,無機械場、採石場,無輸變電站、高壓線路、電磁發射設備,無高層建築等干擾源,周圍無大型河流、水庫等大型水源。交通、通訊、供電較方便,觀測環境符合規範要求。觀測儀器使用CMG-3ESPC型寬頻帶地震計,EDAS-24IP型數據採集器。
台站職能
一、負責所轄區域台站發展規劃和年度計畫的制定並組織實施,承擔所轄區域台站建設相關任務;
二、負責地震監測工作。承擔所轄區域台站地震儀器設備的維修維護工作和觀測數據匯集、分析處理工作,確保地震觀測資料連續可靠。依法保護所轄區域地震監測設施和地震觀測環境;
三、負責地震預測工作。承擔相關地震異常落實、震情跟蹤和分析會商工作;
四、組織開展地震監測、預測相關科學研究工作,不斷提升地震觀測工作質量和地震預測能力水平;
五、承接地震監測試驗工作。根據自治區地震局統一安排,開展地震觀測新方法、新設備的觀測試驗工作;
六、配合局相關部門和當地政府地震工作主管部門完成地震應急、災情速報、防震減災科普宣傳等工作;對管理區域內的地方地震台站進行業務指導;
七、負責台站的黨務、行政、財務、後勤等方面的管理工作;
八、負責完成局領導交辦的其他工作。
