電力線載波通信是利用電力線作為傳輸通道來實現數據傳送的一種通信方式，根據傳輸線路電壓的等級，可以將電力線載波通信分為高壓載波（35KV及以上）、中壓載波（10KV）和低壓載波（380/220V）。其中，中壓載波通信是利用10KV中壓配電線作為傳輸通道的一種通信方式，主要套用於配電自動化、用電信息採集領域。

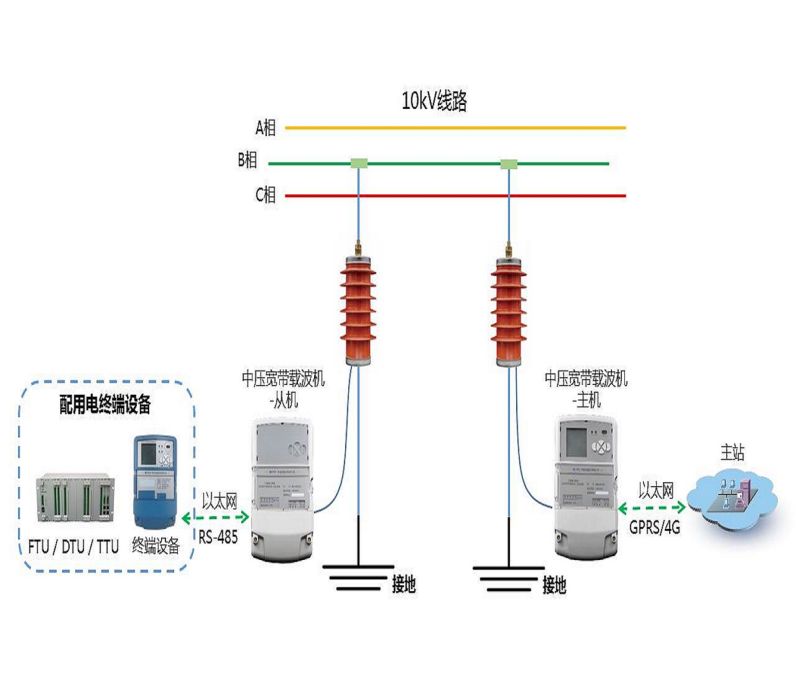

中壓載波通信是一種採用OFDM調製解調方式，利用現有10kV配電線路作為通信傳輸介質進行透明傳輸的通信方式，屬於電力線載波範疇。通過中壓載波通信耦合器搭建中壓載波通信機與10kV配電線路的載波通信通道。中壓載波通信從機從變壓器低壓側配電箱中的集中器獲取信息，調製後經10 kV耦合器耦合到10kV線路，中壓載波通信主機通過10kV耦合器從10 kV線路接收到載波信號，解調後經無線通信或光纖傳送到配電自動化主站、用電信息採集主站。
中壓載波通信由於使用現有的、完善的配電線作為傳輸通道，不需要線路投資的有線專網通信方式，具有投資少、設備簡單、施工容易、維護管理方便等優點。
基本介紹
- 中文名：中壓載波
- 外文名：middle-voltage power carrier
- 溫度：－40℃~ ＋75 ℃
- 濕度：10％-90％
- 頻率範圍：40kHz-500kHz
- 工作電壓：AC100V~265V
- 工作頻率：50Hz，允許偏差為±0.5%
- 環境：70.0kPa～106.0kPa
功能配置,通信功能,主動上報功能,參數設定功能,產品背景,產品特色,套用場景,
功能配置
通信功能
上行採用無線通信或光纖通信方式和電力公司主站進行通信；
中壓載波通信機支持RS485、RS232、GPRS和乙太網通信接口，其中RS485的波特率範圍在1200bps~9600bps，默認2400bps；RS232的波特率範圍在1200bps~9600bps，默認9600bps；GPRS通訊接口波特率範圍在9600bps~115200bps，默認115200bps；接口的通訊速率支持遠程設定。
主動上報功能
主載波通信機採用輪詢的方式，依次查詢從載波通信機是否收到集中器產生的上報事件，並將上報事件上報給主站。
參數設定功能
主從載波通信機應支持重要參數的設定，如上下行通信參數等。
產品背景
隨著國網冀北電力有限公司智慧型電錶覆蓋任務的推進，多數地區已經完成採集覆蓋工作。較之前老式人工抄表，集中抄表展現出諸多優勢，極大的提高了工作效率。與此同時，採集建設中也暴露出一些問題：當前集中器/終端上行通訊主要通過GPRS方式與主站進行通信，但是，一些城區地下配電室及邊遠山區無信號覆蓋，導致集中器/終端無法抄讀回數據，無法上傳到主站，嚴重影響到採集成功率指標及抄表算費。為解決此類問題，中電華瑞技術有限公司利用中壓載波通訊技術的方式替代GPRS的方式，搭建用電信息採集上行通道，保證數據正常上傳。
產品特色
利用已有電力電纜構建通信網路，不需要額外投資建設通信鏈路；施工方便，不涉及鏈路敷設工作，只需在無信號區域增加一對中壓載波通信機即可。
利用現有10KV中壓配電線作為傳輸通道的一種通信方式，使用現有的、完善的配電線作為傳輸通道，不需要重複線路投資的有線專網通信方式，具有投資少、設備簡單、施工容易、維護管理方便、與電網建設同步、隨新建工程開通快、覆蓋面與電力系統一致等優點。這項技術試點解決偏遠山區因通訊信號弱、信號不穩定，無信號等因素，影響用電採集“全覆蓋”的問題找到了解決手段。
套用場景
在一條10KV線路上，如果存在有信號的台區，則在有信號台區放置一台主載波機，這台主載波機與一台帶GPRS模組的集中器通過級聯485口相連。在其它無信號的台區放置從載波機，每個從載波機與一台不帶GPRS模組的集中器相連。無信號台區處的集中器報文通過中壓載波傳輸到有信號台區，再通過該台區的集中器GPRS模組將報文上傳到主站。主站下發的命令則先通過GPRS通信傳到有信號台區的集中器，再通過中壓載波傳給各無信號台區的集中器。
在一條10KV線路上，如果所有台區都沒有信號，則在變電站內放置一台主載波機，這台載波機與光端機相連。在所有無信號的台區放置從載波機，每個從載波機與一台不帶GPRS模組的集中器相連。無信號台區處的集中器報文通過中壓載波傳輸到變電站，再通過光端機走光纖通信將報文上傳到主站。主站下發的命令則先通過光纖通信傳到變電站，再通過中壓載波傳給各無信號台區的集中器。
中壓載波機可適用於各種不同類型的10KV線路，包括純架空、純電力電纜及架空電纜混合線路。針對不同的線路情況，可以採用不同的設備連線方式。
