三相重合閘

三相重合閘，是指線路三相斷路器被繼電保護裝置跳開，自動重合閘再同時重新合三相斷路器的方式，有半自動式、全自動式等。

基本介紹

• 中文名：三相重合閘
• 分類：半自動式、全自動式等
• 類型：儀器設備

簡介

三相重合閘，是指不論在輸、配電線上發生單相短路還是相間短路時，繼電保護裝置均將線路三相斷路器同時跳開，然後啟動自動重合閘再同時重新合三相斷路器的方式。

類型

當前國內配合預付費電錶使用的費控功能分半自動和全自動兩大類：

第一種是半自動式，它是帶分勵脫扣功能的微型斷路器或繼電器，這種產品是由普通微型斷路器加裝一個可使微型斷路器脫扣的電磁裝置構成或獨立的繼電器。

欠費時智慧型電錶傳送信號使電磁裝置的線圈通電控制微型斷路器脫扣或使繼電器動作，實現欠費自動斷電的功能。

但這種產品只能實現欠費後自動斷電，交費後還需專業人員手動合閘，為此電網公司雖然投入了巨大的人力成本進行維護，但仍然無法解決續電的及時性問題，大大降低了客戶的用電體驗。

同時該產品還存在以下缺陷，一是滿足不了終端用電費控智慧型系統的要求；二是由於在微型斷路器中加裝了電磁裝置後空間有限，導致微型斷路器的N相併不具備非正常分斷保護。

第二種是全自動式，它又可以由兩種器件來實現：

一種是採用繼電器式的自動重合閘，主體是繼電器+電子線路板；而由於繼電器不具有滅弧和分斷能力，無法實現短路保護，當其通過大電流時易發生觸頭熔焊，影響供電系統的安全。

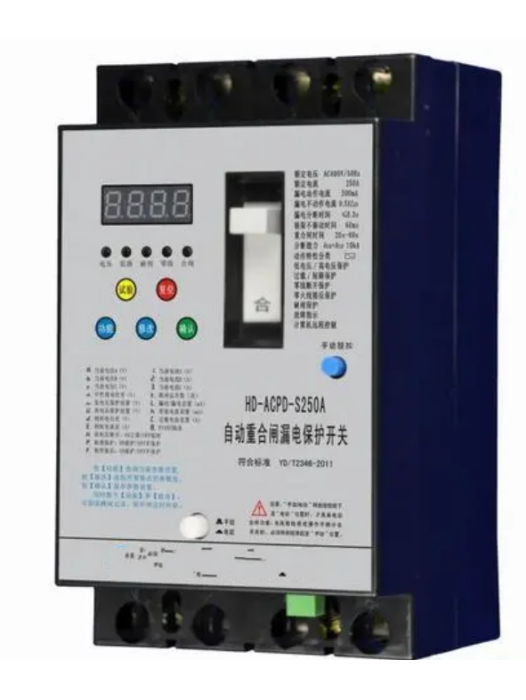

第二種是電操附屬檔案拼裝式自動重合閘，主體是微型斷路器+電操附屬檔案（分體式設計，手柄外聯動）。存在體積大、分合閘同步性差、可靠性差的缺陷。市面上一般常規的重合閘微型斷路器，僅合閘模組就27-54mm，由於體積大，制約了量大面廣存量表箱的升級改造。如果對表箱箱體重新設計，那么全國電網終端電能表費控領域將耗費巨大資財。
