基本介紹
- 中文名：三輥閘
- 外文名：Tripod Turnstile Series
- 類型：三棍閘
套用範圍,產品特點,性能參數,設備組成,控制接口,機機芯,可選部分,設備功能,產品種類,發展趨勢,三輥閘技術,產品優勢,
套用範圍
三輥閘適用於需要行人有序通行的各類公共場所，如景區、展覽館、電影院、碼頭、火車站、汽車站等需要驗票的場所；工廠考勤、飯堂消費、高爾夫球場、月卡休閒中心等需要授權進入的場所；電子廠防靜電控制區、需要識別人臉、識別指紋等保全措施嚴密單位等。

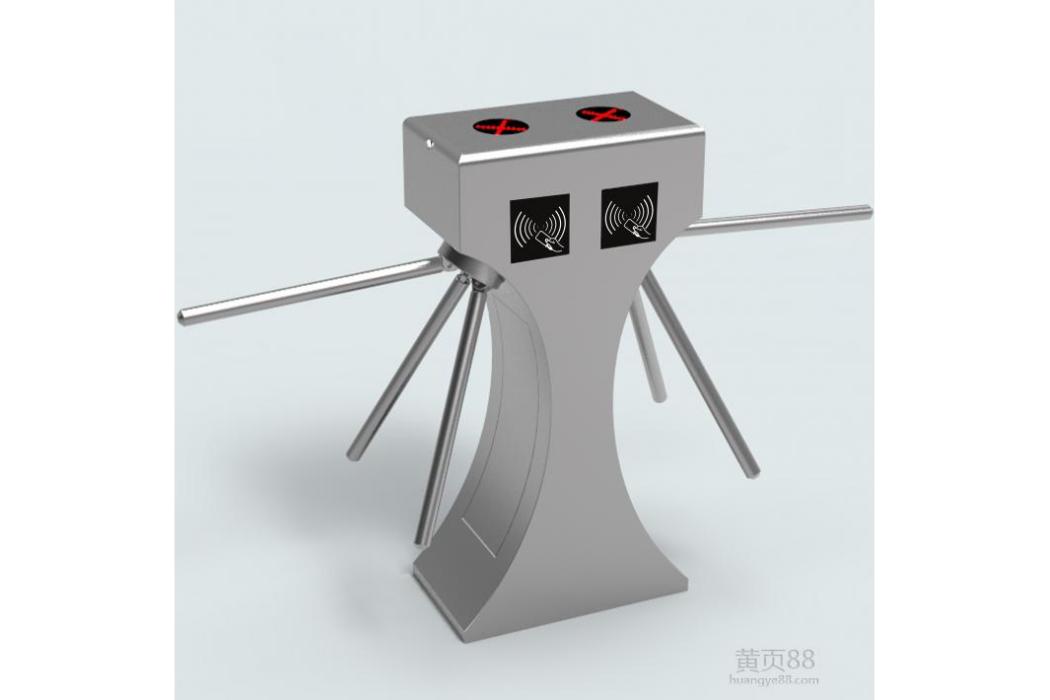

三輥閘
ARM核心微處理器(ARM核心,可迅速達到客戶的個性化功能要求);
整機無稜角設計，防止意外碰撞時對人身的傷害，確保行人通行安全;全
不鏽鋼外殼、機箱內部構件採用全部防腐處理，經久耐用;易控制，好維
護，方便管理;兼容主流讀卡器或識別系統;人員通行速度約20人/分鐘
（正常） 30人/分鐘（快速）,可單向或雙向通行;真正意義上的TCP/IP;
三輥閘可分別用於單向或雙向通行的人行通道。
車站、碼頭、旅遊景點進出口通道
三輥閘會展、游泳館等驗票通道
小區、工廠、企事業單位進出口考勤、門禁、消費管理
三輥閘特殊通道控制
適用於單位進出口管理及食堂進出口、捷運、車站、碼頭、商場、景點公園等進出口管理；
通道閘、集成電子門票、門禁考勤、會所消費/餐飲、防靜電、指紋、掌紋、人臉識別、虹膜識別等系列產品的整合運用；
全不鏽鋼框架結構,台邦電機,自主研發生產機芯；
單向/雙向通閘/刷卡掉桿按鈕上桿可選，具有計數功能,可實現RS485直接與電腦通訊功能；
通閘提示和方向、報警提示；斷電自動落桿手動落桿可選，接收開關信號開閘；
可自配讀卡控制部分，多台聯網；可選配磁卡和感應卡聯用方式；
可根據不同功能要求訂做。
產品特點
1、合金鋁或不鏽鋼的全防雨箱體，相對於通功能的翼閘擺閘等人行通道設備，三輥閘更加物美價廉。
2、具有個性化的安裝界面（如讀卡器、指示燈安裝等），保證系統集成商的控制閘機設備在安裝時簡單、方便。
3、三棍轉閘機的機芯有自動調節液壓減震器，使用三棍閘操作時，聲音很小、無衝擊、閘桿自動減速回中。機芯表面是用黃色重鉻酸鹽電鍍。
4、可編用閘機控制、一個或二個方向控制（由用戶設定）。
高流量三輥閘
5、底座用膨脹螺栓固定。
性能參數
－電源供應：單相 AC220V, 3A, 50/60Hz。
－控制電壓：DC24V，消耗: 40W。
－電磁：duty cycle 100%。
－減震器：液壓 。
－工作環境溫度：-20℃~60℃。
－工作環境適度：0~95%RH（無凝露）。
－淨重：62kg。
－保護等級：IP45。
電源: AC220/50HZ
工作環境溫度:-15度-+70度
相對濕度:＜95% 不凝露
通行速度:30人/分鐘
通信接口:RS485可選配TCP/IP
Power: AC220/50HZ
Working temperature: -15 degrees - +70 degrees
Relative humidity: ＜95% no condensation
Pass speed: 30 / min
Communication Interface: RS485 with optional TCP / IP
三輥閘
設備組成
控制接口
－二路乾接點（域電平）控制信號輸入對進出方向的電磁鐵（域電機）及合法信號燈進行控制。
－二路乾接點（域電平）狀態輸入對非法信號燈控制。
－一路繼電器輸入對閘機遠程落桿控制。
－二路高低電平閘機計數信號輸出。
機機芯
1、機械閘機機芯是指用閘機在解除控制後三叉桿需要人力推桿放行；放行後另一根桿通過機芯的液壓減震裝置後停留在水平位置，需要再次解控後才能放行。推桿只需要0.5Kg的推力。
2、電動機芯是在閘機內配置了一個電機，閘機解除控制後，三叉桿會向前移動一個角度，當行人再次接觸到三叉桿後，電機會主動轉桿，直到另一根桿回到水平位後完成整個放行動作。
可選部分
- 每個人口通道和每個控制方向均有計數設備，可以重置或者沒有，電子或機械的控制
- 帶有紅色禁止和綠色通行箭頭的顯示窗。
- 顯示經授權的用戶通過通道的功能視窗。
- 為操作溫度提高的加熱系統可以到-20°C。
- 集成硬幣和標識接收器。
- 不鏽鋼的基腳之間是關閉的。
- 著色的不鏽鋼外殼-標準外RAL色。
設備功能
Product features
1 整個系統運行平穩,噪音小;
2 具有斷電落桿,通電自動上桿功能;
3 具有器件及線路自檢功能,方便維護;
4 具有時間保護功能;
5 具有通行指示功能;
6 具有自行保護,自動復位功能；
7 可與多奧停車場\門禁\考勤\梯控\消費\等智慧型一卡通.
產品種類
按通行方向可分為:單向三輥閘,雙向三輥閘
按通行方式可分為:電動三輥閘,手動三輥閘
按樣式可分為:橋式三輥閘,立式三輥閘
按通行模式可分為:機械電動三輥閘,半自動三輥閘,全自動三輥閘
按流量大小可分為:普通三輥閘,高流量三輥閘
按制動方式可分為全自動制動三輥閘,半自動制動三輥閘(此類型屬於高檔閘機類型,國外主流)
國內主流的三輥閘分類為：全自動三輥閘，半自動三輥閘和手動三輥閘。
全自動三輥閘：
又稱電動三輥閘，配置有一個電機，閘機的全部運作由電機帶動完成，同時在上電時候由電機帶動閘桿轉動，實現通電自動上桿，非常方便使用。
半自動三輥閘：
配置一個電機或兩個電磁鐵，控制進向和出向鎖定和解鎖，授權通行後，電磁鐵帶動解鎖臂解鎖，釋放閘桿可以單向轉動，用戶即可輕推閘桿通過通道。半自動三輥閘設計防反轉功能，可以有效地防止行人逆行。
手動三輥閘：純機械無配置任何電氣設備，用戶只需用手輕輕推動閘桿，就可以通過通道，無需刷卡，自動定位、復位系統，控制單方向自由通行，另一個方向鎖死禁止通行。
發展趨勢
寶維三輥閘有了質的飛躍，生產商將二維碼技術與射頻技術結合在內，提供了更便捷的檢票方式。
二維碼技術：隨著手機的普及，人們在通過三輥閘的時候希望能使用手機進行檢票，國內已有已有三輥閘生產商開始提供此項技術！用戶通過電子商務平台進行購票，門票以二維碼形式發到用戶手機，用戶檢票時候打開手機中的二維碼，在三輥閘的掃瞄視窗進行掃描，檢票通過後閘機開動，用戶通過。
三輥閘技術
射頻技術：以二代身份證和手機RFID-SIM卡套用為主。閘機中集成的二代身份證的掃描平台和RFID-SIM的掃描平台，用戶通過電子商務平台進行訂票，訂票時將身份證號碼輸入系統。用戶檢票時候持身份證，在三輥閘的射頻檢票區域進行掃描，檢票通過後閘機開動，用戶通過。手機RFID-SIM卡也是同樣原理，同時它還支持手機扣款，實現售票與檢票的同步完成！
隨著人們低碳環保意識的提高，這種新型三輥閘不久將得到普及。
產品優勢
- 三輥閘（三棍閘）成本較其他類型閘機成本較低，客戶的採購意願優先；
- 三輥閘有比較實際的防尾隨功能。相比較其他閘機而言，三輥閘的結構設計上就已經注重了防尾隨設計；無需再加裝其他輔助部件；
- 三輥閘的外形設計比較容易引導使用者的套用。因其普及程度高，結構簡單，一般的初次使用者也無需通過學習，直接可以套用。
